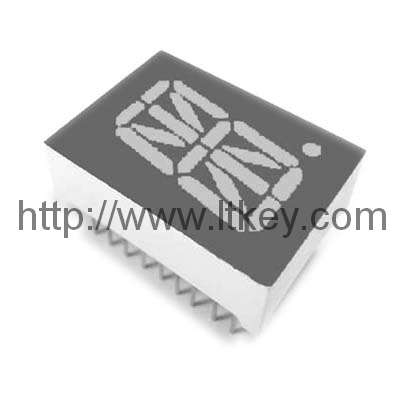

2.3インチ16セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD23013A/Bシリーズ
最小注文数：
1000個

ピン11は共通ピンです。16セグメントLEDディスプレイ;静的内部回路PCB。 1インチの1桁の16セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 56.8 mm（2.3インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

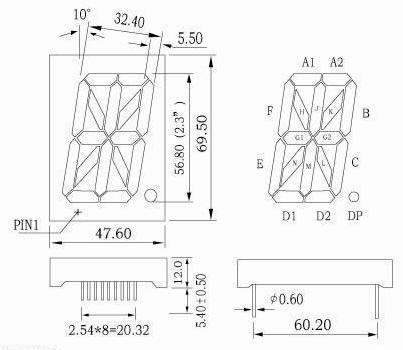

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁の16セグメントLEDディスプレイ、桁の高さ：25.40 mm（1.00インチ）、外形寸法：23.00×33.00×9.00 mm（L×W×H mm）
品番		チップ			私_V@私_F= 20mA		私_V@私_F= 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		ワンセグA D GまたはDP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD23013AR	LD23013BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD23013AD	LD23013BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD23013AO	LD23013BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD23013AY	LD23013BY	GaAsP	黄	588	12	15	8	10
LD23013AG	LD23013BG	ギャップ	緑	568	10.5	13.5	7	9
LD23013AUR	LD23013BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD23013AUO	LD23013BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD23013AUA	LD23013BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD23013AUY	LD23013BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD23013AUG	LD23013BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD23013APG	LD23013BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD23013AUB	LD23013BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD23013AUW	LD23013BUW	SMD	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD
