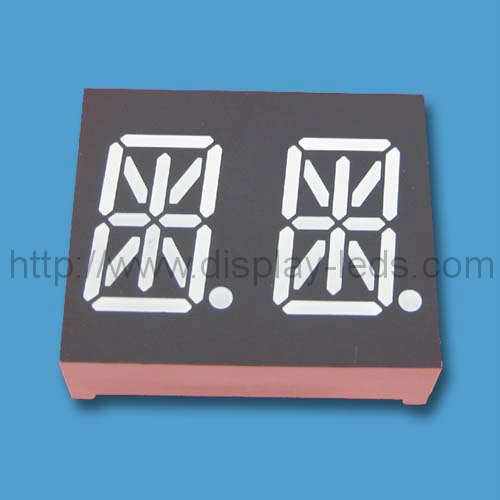

0.54 インチ 2 桁 14 セグメントディスプレイ

可用性ステータス:

数量：



お問い合わせバスケット

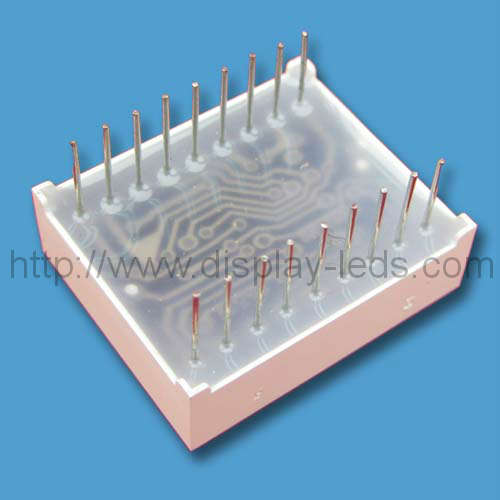

ピン 5、8、10、15 は共通ピンです。多重内部回路 PCB; 0.54 インチ 2 桁 7 セグメント LED ディスプレイ。 CA バージョンと CC バージョンの両方が利用可能です。
特徴：
1. 桁高さ 13.8 mm (0.54 インチ)
2. 優れた桁外観
3.広い視野角
4. 発光色の範囲
5.IC対応
6. 低消費電力
7.黒い面、白いセグメント
8. RoHS対応

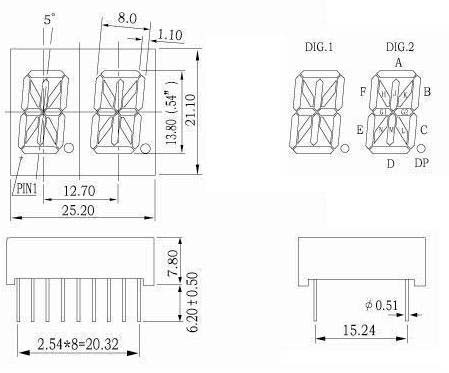

パッケージ外形寸法と内部回路：

注:

1. すべての寸法はミリメートル (インチ) 単位で、公差は + 特に指定のない限り、0.25mm(0.01インチ)。

2. 仕様は予告なく変更される場合があります。

3. 反射板と PCB の間のギャップは 0.25mm を超えてはなりません。

表1：

2桁14セグメントLEDディスプレイ、桁高さ: 13.80mm(0.54インチ)、外形寸法: 25.20x21.10x7.80mm (LxWxHmm)
部品番号		チップ			Iv@IF=20mA		Iv@IF=20mA
一般陰極	一般アノード	材料	色	WLD	ワンセグ		DP 1 つ
一般陰極	一般アノード	材料	色	WLD	分。	典型的。	分。	典型的。
LD5321CR	LD5321DR	ガアルア	スーパーレッド	640	8	10	8	10
LD5321CD	LD5321DD	ガアルア	ハイレッド	640	18	25	18	25
LD5321CO	LD5321DO	GaAsP	オレンジ	625	7	9	7	9
LD5321CY	LD5321DY	GaAsP	黄色	588	8	10	8	10
LD5321CG	LD5321DG	ギャップ	緑	568	7	9	7	9
LD5321CUR	LD5321DUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD5321CUO	LD5321DUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD5321CUA	LD5321DUA	AlGaInP	ウルトラアンバー	65	30	45	30	45
LD5321CUY	LD5321DUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD5321CUG	LD5321DUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD5321CPG	LD5321DPG	InGaN	ピュアグリーン	525	120	300	120	300
LD5321CUB	LD5321DUB	InGaN	ウルトラブルー	470	30	45	30	45
LD5321CUW	LD5321DUW	InGaN	ウルトラホワイト	\	100	120	100	120
ユニット：	\	\	\	nm	マクド	マクド	マクド	マクド

表2:

色		電気光学特性^[1]			絶対最大定格^[1]
		順電圧@ IF=20mA		逆行する現在 VR=5V	消費電力	直流順電流	ピーク順電流^[2]
		典型的。	最大。	逆行する現在 VR=5V	消費電力	直流順電流	ピーク順電流^[2]
スーパーレッド	セグごと	1.8	2.2	30	60	25	100
スーパーレッド	DPごと	1.8	2.2	30	60	25	100
ハイレッド	セグごと	1.8	2.2	30	60	25	100
ハイレッド	DPごと	1.8	2.2	30	60	25	100
オレンジ	セグごと	2.1	2.5	30	80	30	100
オレンジ	DPごと	2.1	2.5	30	80	30	100
黄色	セグごと	2.1	2.5	30	80	30	100
黄色	DPごと	2.1	2.5	30	80	30	100
緑	セグごと	2.2	2.5	30	80	30	100
緑	DPごと	2.2	2.5	30	80	30	100
ウルトラレッド	セグごと	1.9	2.6	30	60	30	100
ウルトラレッド	DPごと	1.9	2.6	30	60	30	100
ウルトラオレンジ	セグごと	2	2.6	30	65	30	100
ウルトラオレンジ	DPごと	2	2.6	30	65	30	100
ウルトラアンバー	セグごと	2	2.6	30	65	30	100
ウルトラアンバー	DPごと	2	2.6	30	65	30	100
ウルトライエロー	セグごと	2	2.6	30	65	30	100
ウルトライエロー	DPごと	2	2.6	30	65	30	100
ウルトラグリーン	セグごと	2.1	2.6	30	75	30	100
ウルトラグリーン	DPごと	2.1	2.6	30	75	30	100
ピュアグリーン	セグごと	3.5	4	30	110	30	100
ピュアグリーン	DPごと	3.5	4	30	110	30	100
ウルトラブルー	セグごと	3.5	4	30	120	30	100
ウルトラブルー	DPごと	3.5	4	30	120	30	100
ウルトラホワイト	セグごと	3.5	4	30	120	30	100
ウルトラホワイト	DPごと	3.5	4	30	120	30	100
ユニット：	\	V	V	uA	mW	ミリアンペア	ミリアンペア

注:

1. Ta=25度の場合

2. 1/10 デューティサイクル、0.1ms パルスでのピーク順電流
