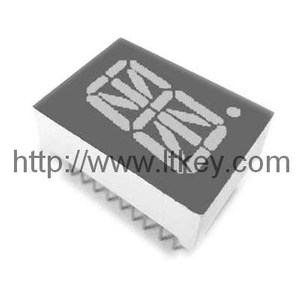

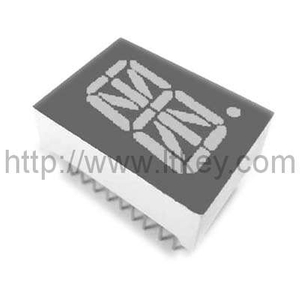

1インチ16セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD10017A/Bシリーズ
最小注文数：
1000個

ピン6と18は共通のピンです。16セグメントLEDディスプレイ;静的内部回路PCB。 1インチの1桁16セグメントLEDディスプレイ; CAとCCの両方のバージョンが利用可能です。
特徴：
1. 25.4 mm（1インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

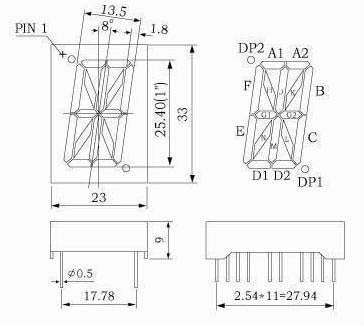

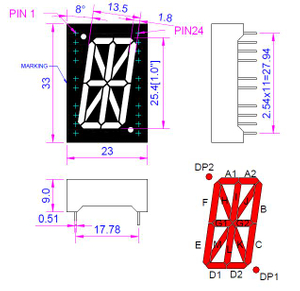

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁の16セグメントLEDディスプレイ、桁の高さ：25.40 mm（1.00インチ）、外形寸法：23.00×33.00×9.00 mm（L×W×H mm）
品番		チップ			私_V@私_F= 20mA		私_V@私_F= 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		ワンセグA D GまたはDP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD10017AR	LD10017BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD10017AD	LD10017BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD10017AO	LD10017BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD10017AY	LD10017BY	GaAsP	黄	588	12	15	8	10
LD10017AG	LD10017BG	ギャップ	緑	568	10.5	13.5	7	9
LD10017AUR	LD10017BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD10017AUO	LD10017BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD10017AUA	LD10017BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD10017AUY	LD10017BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD10017AUG	LD10017BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD10017APG	LD10017BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD10017AUB	LD10017BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD10017AUW	LD10017BUW	SMD	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD
