1.0インチのAlpha色の英数字LEDディスプレイ(LD10018BUA）

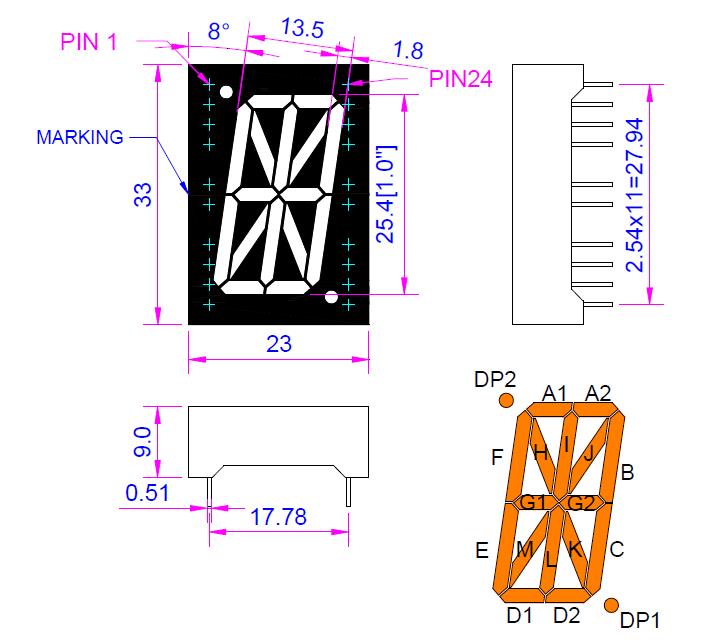

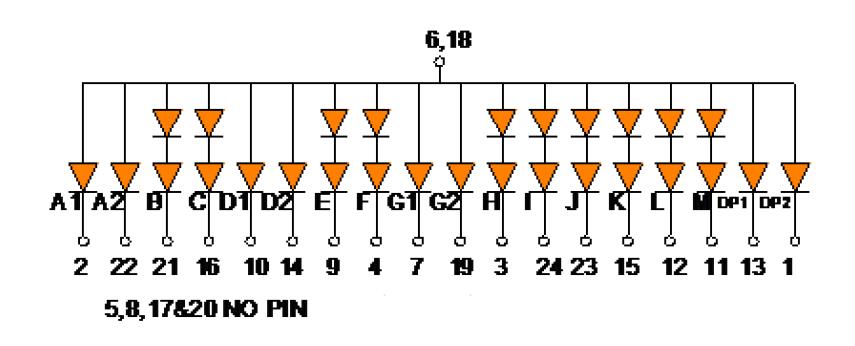

1.外形と内部回路図
ノート：
特に記載がない限り、すべての寸法の単位はミリメートル（インチ）で、公差は0.25mm（0.010）です。
2.キャラクター
キャラクター |
チップ材料：AlGaInPオレンジLEDチップ |
3。絶対最大定格（Ta = 25℃)
パラメータ | シンボル | 最大定格 | UNIT |
消費電力 | PD | 78 | mW |
ピーク順電流 （1/10デューティサイクル、0.1 msパルス幅） | Iピーク | 90 | mA |
DC順電流 | IF | 30 | mA |
逆電圧 | VR | 5 | V |
静電放電 | ESD | 1000 | V |
動作温度範囲 |
| -40°C+ 85°Cまで | |
保存温度範囲 |
| -40°C+ 100°Cまで | |
4.電気的特性と絶対最大定格
パラメータ | シンボル | MIN | TYP | マックス | UNIT | 試験条件 （チップごと） |
順方向電圧 | VF | - | 2.0 | 2.6 | V | IF= 20mA |
光度 | IV | 50.0 | 75.0 | - | mcd | IF= 20mA |
ピーク発光波長 | λp | - | 610 | - | nm | IF= 20mA |
主要な発光波長 | λd | - | 605 | - | nm | IF= 20mA |
スペクトル線座標 | Δλ | - | 20 | - | nm | IF= 20mA |
逆電流 | IR | - | - | 10 | あぁ | VR= 5V |
詳細についてはお問い合わせください。
