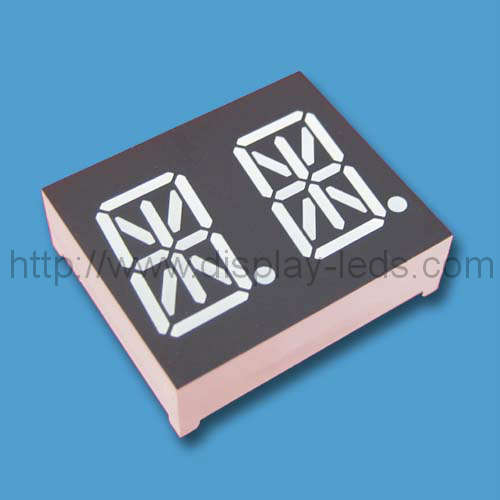

0.53 インチ 2 桁 14 セグメントディスプレイ

数量：



お問い合わせバスケット

モデル：
LD5321A/Bシリーズ
最小注文数：
1000個

ピン11と16は共通のピンです。マルチプレックス内部回路基板。 0.52インチ2桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1.高さ13.60 mm（0.53インチ）桁
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

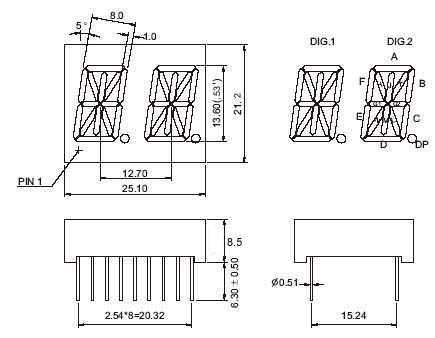

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

デュアルディジット16セグメントLEDディスプレイ、ディジットの高さ：13.6 mm（0.53インチ）、外形寸法：25.1×21.2×8.5 mm（L×W×H mm）
品番		チップ			IV @ IF = 10mA		IV @ IF = 10mA
CC	CA	素材	色	WLD	ワンセグメント		10進数
CC	CA	素材	色	WLD	分	タイプ	分	タイプ
LD5321AR	LD5321BR	GaAlAs	スーパーレッド	640	8	10	8	10
LD5321AD	LD5321BD	GaAlAs	こんにちは赤	640	18	25	18	25
LD5321AE	LD5321BE	GaAsP	オレンジ	625	7	9	7	9
LD5321AY	LD5321BY	GaAsP	黄	588	8	10	8	10
LD5321AG	LD5321BG	ギャップ	緑	568	7	9	7	9
LD5321AUR	LD5321BUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD5321AUO	LD5321BUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD5321AUA	LD5321BUA	AlGaInP	ウルトラアンバー	65	30	45	30	45
LD5321AUY	LD5321BUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD5321AUG	LD5321BUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD5321APG	LD5321BPG	InGaN	ピュアグリーン	525	120	300	120	300
LD5321AUB	LD5321BUB	InGaN	ウルトラブルー	470	30	45	30	45
LD5321AUW	LD5321BUW	SMD	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[3]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[3]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	10進数	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	10進数	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	10進数	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	10進数	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	10進数	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	10進数	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	10進数	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	10進数	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	10進数	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	10進数	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	10進数	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	10進数	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	10進数	3.5	4	30	120	30	100

ノート：

Ｔａ＝２５°である。

ＣＣ＝共通陰極；３。 CA =コモンアノード

3. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク
