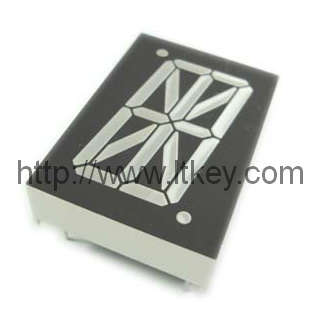

1.00 インチ 16 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD10013A/Bシリーズ
最小注文数：
1000個

ピン6と18は共通のピンです。静的内部回路PCB。 1インチ一桁16セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。特徴： 1. 25.4 mm（1インチ）桁の高さ優れた数字の外観 3.広い視野角発光色の範囲 5.私は互換性のある 6.低消費電力 7.黒い顔、白いセグメント 8. RoHS対応

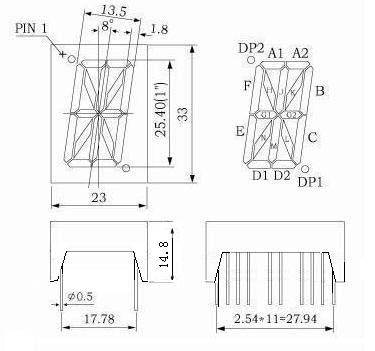

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁16セグメントLEDディスプレイ、桁の高さ：25.40 mm（1.00インチ）、外形寸法：23.00 x 33.00 x 14.80 mm（L x W x H mm）
品番		チップ			私_V@私_F= 20mA		私_V@私_F= 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		ワンセグA D GまたはDP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD10013AR	LD10013BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD10013AD	LD10013BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD10013AO	LD10013BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD10013AY	LD10013BY	GaAsP	黄	588	12	15	8	10
LD10013AG	LD10013BG	ギャップ	緑	568	10.5	13.5	7	9
LD10013AUR	LD10013BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD10013AUO	LD10013BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD10013AUA	LD10013BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD10013AUY	LD10013BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD10013AUG	LD10013BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD10013APG	LD10013BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD10013AUB	LD10013BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD10013AUW	LD10013BUW	SMD	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	50	120	50	200
スーパーレッド	1セグあたりA D GまたはDP	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	51	120	50	200
こんにちは赤	1セグあたりA D GまたはDP	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	52	160	60	200
オレンジ	1セグあたりA D GまたはDP	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	53	160	60	200
黄	1セグあたりA D GまたはDP	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	54	160	60	200
緑	1セグあたりA D GまたはDP	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	55	120	60	200
ウルトラレッド	1セグあたりA D GまたはDP	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	56	130	60	200
ウルトラオレンジ	1セグあたりA D GまたはDP	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	57	130	60	200
ウルトラアンバー	1セグあたりA D GまたはDP	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	58	130	60	200
ウルトライエロー	1セグあたりA D GまたはDP	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	59	150	60	200
ウルトラグリーン	1セグあたりA D GまたはDP	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	60	220	60	200
ピュアグリーン	1セグあたりA D GまたはDP	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	61	240	60	200
ウルトラブルー	1セグあたりA D GまたはDP	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	62	240	60	200
ウルトラホワイト	1セグあたりA D GまたはDP	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA

注：1. Ta = 25°のとき。 2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
