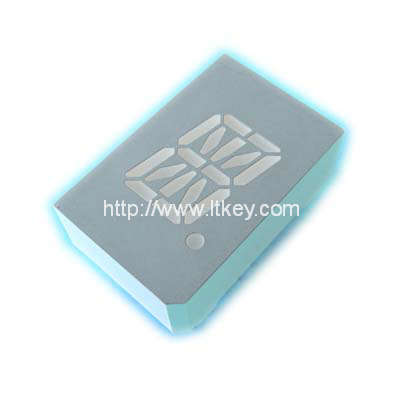

0.5 インチ英数字 LED ディスプレイ、共通ピン 18

数量：



お問い合わせバスケット

モデル：
LD5015E/Fシリーズ
最小注文数：
1000個

ピン18は共通ピンです。静的内部回路PCB。0.5インチ一桁英数字LEDディスプレイ; CAとCCの両方のバージョンが利用可能です。
特徴：
1。高さ12.70 mm（0.50インチ）桁
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

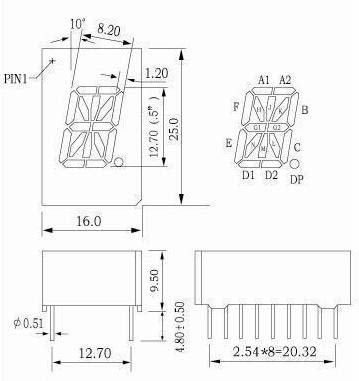

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁の高さ：12.70 mm（0.50インチ）、外形寸法：16.00 x 25.00 x 9.50 mm（L x W x H mm）
品番		チップ			私_V@私_F= 20mA		Iv @ I_F= 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD5015ER	LD5015FR	GaAlAs	スーパーレッド	640	8	10	8	10
LD5015ED	LD5015FD	GaAlAs	こんにちは赤	640	18	25	18	25
LD5015EO	LD5015FO	GaAsP	オレンジ	625	7	9	7	9
LD5015EY	LD5015FY	GaAsP	黄	588	8	10	8	10
LD5015EG	LD5015FG	ギャップ	緑	568	7	9	7	9
LD5015EUR	LD5015FUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD5015EUO	LD5015FUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD5015EUA	LD5015FUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD5015J	LD5015FUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD5015EUG	LD5015FUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD5015EPG	LD5015FPG	InGaN	ピュアグリーン	525	120	300	120	300
LD5015EUB	LD5015FUB	InGaN	ウルトラブルー	470	30	45	30	45
LD5015EUW	LD5015FUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA

ノート：

Ｔａ＝２５°である。

2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
