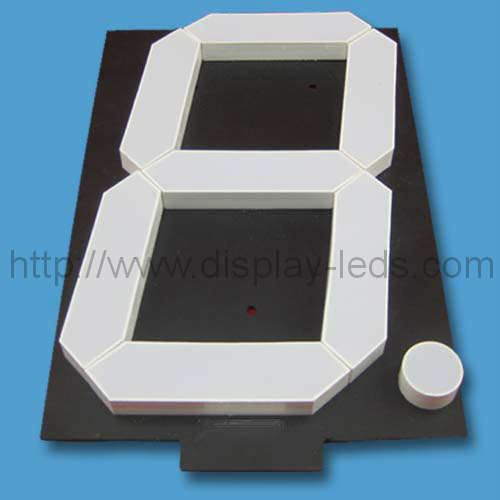

7インチ大型7セグメントLEDディスプレイ

7インチ1桁7セグメントLEDディスプレイ。直列に7個のLEDセグメントあたり3個の並列LED。
特徴：
1. 176.00 mm（7.00インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

RoHSコンプライアンスREACHコンプライアンス

PDFデータシートダウンロード パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

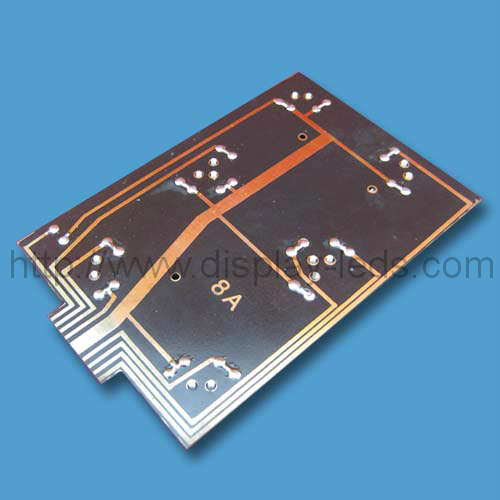

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁アセンブリ7セグメントLEDディスプレイ、桁数：176mm（7.00インチ）、外形寸法：206×130×15mm（L×W×Hmm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD70011AR	LD70011BR	GaAlAs	スーパーレッド	640	126	157.5	30	37.5
LD70011AD	LD70011BD	GaAlAs	こんにちは赤	640	283.5	393.75	67.5	93.75
LD70011AO	LD70011BO	GaAsP	オレンジ	625	110.25	141.75	26.25	33.75
LD70011AY	LD70011BY	GaAsP	黄	588	126	157.5	30	37.5
LD70011AG	LD70011BG	ギャップ	緑	568	110.25	141.75	26.25	33.75
LD70011AUR	LD70011BUR	AlGaInP	ウルトラレッド	640	472.5	708.75	112.5	168.75
LD70011AUO	LD70011BUO	AlGaInP	ウルトラオレンジ	625	708.75	945	168.8	225
LD70011AUA	LD70011BUA	AlGaInP	ウルトラアンバー	605	472.5	708.75	112.5	168.75
LD70011AUY	LD70011BUY	AlGaInP	ウルトライエロー	595	472.5	708.75	112.5	168.75
LD70011AUG	LD70011BUG	AlGaInP	ウルトラグリーン	573	472.5	708.75	112.5	168.75
LD70011APG	LD70011BPG	InGaN	ピュアグリーン	525	1890	4725	450	1125
LD70011AUB	LD70011BUB	InGaN	ウルトラブルー	470	472.5	708.75	112.5	168.75
LD70011AUW	LD70011BUW	SMD	ウルトラホワイト	\	1575	1890	375	450
単位：	\	\	\	nm	McD	McD	McD	McD
