3 インチ (78 mm) アセンブリ大型 7 セグメント LED ディスプレイ

にシェア:

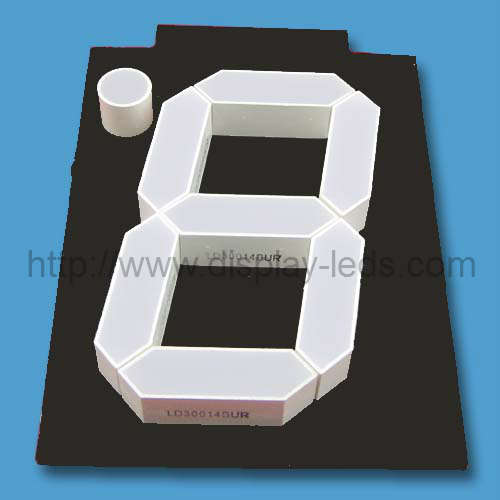

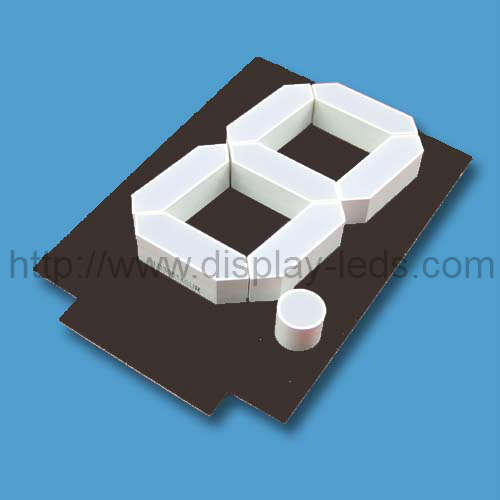

3 インチ (78 mm) アセンブリ大型 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD30014A/Bシリーズ
最小注文数：
1000個

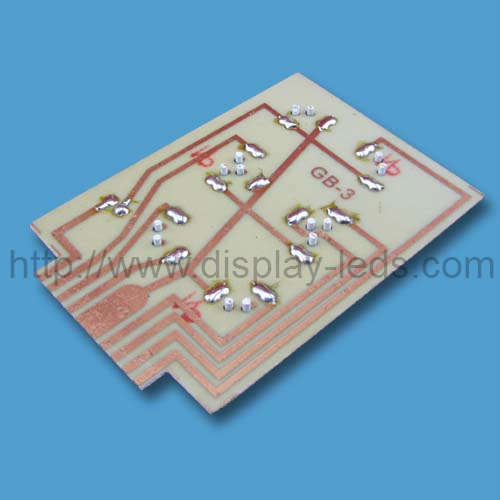

直列に6個のLEDセグメントごとに2個の並列LED。静的内部回路PCB。 3インチアセンブリ7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 78 mm（3インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

RoHSコンプライアンスREACHコンプライアンス

PDFデータシートダウンロード

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：76 mm（3インチ）、外形寸法：73.00 x 110.0 x 10.0 mm（L x W x H mm）
品番		チップ			IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ
一般陰極	一般アノード	素材	色	WLD	分	タイプ
LD30014AR	LD30014BR	GaAlAs	スーパーレッド	640	72	90
LD30014AD	LD30014BD	GaAlAs	こんにちは赤	640	162	225
LD30014AO	LD30014BO	GaAsP	オレンジ	625	63	81
LD30014AY	LD30014BY	GaAsP	黄	588	72	90
LD30014AG	LD30014BG	ギャップ	緑	568	63	81
LD30014AUR	LD30014BUR	AlGaInP	ウルトラレッド	640	270	405
LD30014AUO	LD30014BUO	AlGaInP	ウルトラオレンジ	625	405	540
LD30014AUA	LD30014BUA	AlGaInP	ウルトラアンバー	605	270	405
LD30014AUY	LD30014BUY	AlGaInP	ウルトライエロー	595	270	405
LD30014AUG	LD30014BUG	AlGaInP	ウルトラグリーン	573	270	405
LD30014APG	LD30014BPG	InGaN	ピュアグリーン	525	1080	2700
LD30014AUB	LD30014BUB	InGaN	ウルトラブルー	470	270	405
LD30014AUW	LD30014BUW	SMD	ウルトラホワイト	\	900	1080
単位：	\	\	\	nm	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	10.8	13.2	80	720	50	200
こんにちは赤	1セグメントあたり	10.8	13.2	80	720	50	200
オレンジ	1セグメントあたり	12.6	15	80	960	60	200
黄	1セグメントあたり	12.6	15	80	960	60	200
緑	1セグメントあたり	13.2	15	80	960	60	200
ウルトラレッド	1セグメントあたり	11.4	15.6	80	720	60	200
ウルトラオレンジ	1セグメントあたり	12	15.6	80	780	60	200
ウルトラアンバー	1セグメントあたり	12	15.6	80	780	60	200
ウルトライエロー	1セグメントあたり	12	15.6	80	780	60	200
ウルトラグリーン	1セグメントあたり	12.6	15.6	80	900	60	200
ピュアグリーン	1セグメントあたり	21	24	80	1320	60	200
ウルトラブルー	1セグメントあたり	21	24	80	1440	60	200
ウルトラホワイト	1セグメントあたり	21	24	80	1440	60	200
単位：	\	V	V	私は	MW	mA	mA
