3 インチ (76 mm) 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD30011A/Bシリーズ
最小注文数：
1000個

ピン8は共通ピンです。セグメントごとに6個のLEDが直列に接続されています。静的内部回路PCB。 3インチ一桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 76 mm（3インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

RoHSコンプライアンスREACHコンプライアンス

PDFデータシートダウンロード

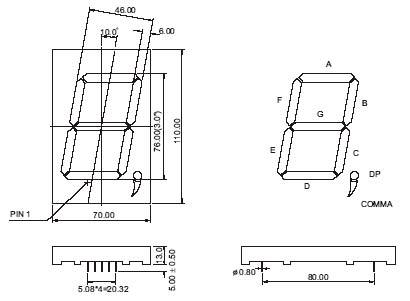

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：76 mm（3インチ）、外形寸法：70.0×110.0×13.0 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD30011AR	LD30011BR	GaAlAs	スーパーレッド	640	36	45	12	15
LD30011AD	LD30011BD	GaAlAs	こんにちは赤	640	81	112.5	27	37.5
LD30011AO	LD30011BO	GaAsP	オレンジ	625	31.5	40.5	10.5	13.5
LD30011AY	LD30011BY	GaAsP	黄	588	36	45	12	15
LD30011AG	LD30011BG	ギャップ	緑	568	31.5	40.5	10.5	13.5
LD30011AUR	LD30011BUR	AlGaInP	ウルトラレッド	640	135	202.5	45	67.5
LD30011AUO	LD30011BUO	AlGaInP	ウルトラオレンジ	625	202.5	270	67.5	90
LD30011AUA	LD30011BUA	AlGaInP	ウルトラアンバー	605	135	202.5	45	67.5
LD30011AUY	LD30011BUY	AlGaInP	ウルトライエロー	595	135	202.5	45	67.5
LD30011AUG	LD30011BUG	AlGaInP	ウルトラグリーン	573	135	202.5	45	67.5
LD30011APG	LD30011BPG	InGaN	ピュアグリーン	525	540	1350	180	450
LD30011AUB	LD30011BUB	InGaN	ウルトラブルー	470	135	202.5	45	67.5
LD30011AUW	LD30011BUW	SMD	ウルトラホワイト	\	450	540	150	180
単位：	\	\	\	nm	McD	McD	McD	McD
