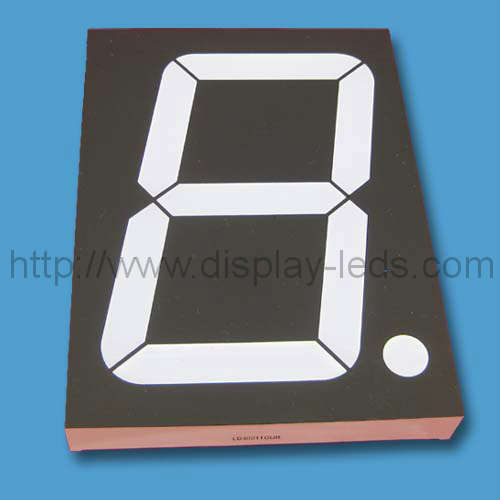

5インチ7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD50011A/Bシリーズ
最小注文数：
200個

5インチ1桁7セグメントLEDディスプレイ。ピン1とピン8は共通のピンです。直列に7個のLEDセグメントごとに2個の並列LED。

特徴：

1。 高さ126 mm（5インチ）の高さ

優れた数字の外観

3.広い視野角

発光色の範囲

5.私は互換性のある

6.低消費電力

7.黒い顔、白いセグメント

8. RoHS対応

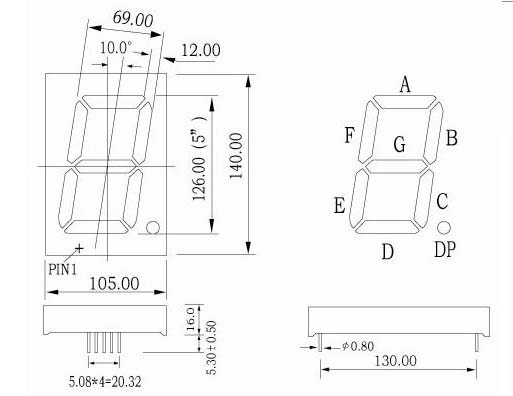

PDFデータシートダウンロード パッケージ寸法：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

内部回路

表1：

1桁7セグメントLEDディスプレイ、桁数：126.00mm（5.00インチ）、外形寸法：105.00x126.00x16.00mm（LxWxHmm）
品番		チップ			IV @ IF = 40mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD50011AR	LD50011BR	GaAlAs	スーパーレッド	640	84	105	18	22.5
LD50011AD	LD50011BD	GaAlAs	こんにちは赤	640	189	262.5	40.5	56.25
LD50011AO	LD50011BO	GaAsP	オレンジ	625	73.5	94.5	15.75	20.25
LD50011AY	LD50011BY	GaAsP	黄	588	84	105	18	22.5
LD50011AG	LD50011BG	ギャップ	緑	568	73.5	94.5	15.75	20.25
LD50011AUR	LD50011BUR	AlGaInP	ウルトラレッド	640	315	472.5	67.5	101.25
LD50011AUO	LD50011BUO	AlGaInP	ウルトラオレンジ	625	472.5	630	101.3	135
LD50011AUA	LD50011BUA	AlGaInP	ウルトラアンバー	605	315	472.5	67.5	101.25
LD50011AUY	LD50011BUY	AlGaInP	ウルトライエロー	595	315	472.5	67.5	101.25
LD50011AUG	LD50011BUG	AlGaInP	ウルトラグリーン	573	315	472.5	67.5	101.25
LD50011APG	LD50011BPG	InGaN	ピュアグリーン	525	1260	3150	270	675
LD50011AUB	LD50011BUB	InGaN	ウルトラブルー	470	315	472.5	67.5	101.25
LD50011AUW	LD50011BUW	SMD	ウルトラホワイト	\	1050	1260	225	270
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	12.6	15.4	50	840	50	200
スーパーレッド	DPあたり	5.4	6.6	50	180	25	100
こんにちは赤	1セグメントあたり	12.6	15.4	50	840	50	200
こんにちは赤	DPあたり	5.4	6.6	50	180	25	100
オレンジ	1セグメントあたり	14.7	17.5	50	1120	60	200
オレンジ	DPあたり	6.3	7.5	50	240	30	100
黄	1セグメントあたり	14.7	17.5	50	1120	60	200
黄	DPあたり	6.3	7.5	50	240	30	100
緑	1セグメントあたり	15.4	17.5	50	1120	60	200
緑	DPあたり	6.6	7.5	50	240	30	100
ウルトラレッド	1セグメントあたり	13.3	18.2	50	840	60	200
ウルトラレッド	DPあたり	5.7	7.8	50	180	30	100
ウルトラオレンジ	1セグメントあたり	14	18.2	50	910	60	200
ウルトラオレンジ	DPあたり	6	7.8	50	195	30	100
ウルトラアンバー	1セグメントあたり	14	18.2	50	910	60	200
ウルトラアンバー	DPあたり	6	7.8	50	195	30	100
ウルトライエロー	1セグメントあたり	14	18.2	50	910	60	200
ウルトライエロー	DPあたり	6	7.8	50	195	30	100
ウルトラグリーン	1セグメントあたり	14.7	18.2	50	1050	60	200
ウルトラグリーン	DPあたり	6.3	7.8	50	225	30	100
ピュアグリーン	1セグメントあたり	24.5	28	50	1540	60	200
ピュアグリーン	DPあたり	10.5	12	50	330	30	100
ウルトラブルー	1セグメントあたり	24.5	28	50	1680	60	200
ウルトラブルー	DPあたり	10.5	12	50	360	30	100
ウルトラホワイト	1セグメントあたり	24.5	28	50	1680	60	200
ウルトラホワイト	DPあたり	10.5	12	50	360	30	100
単位：	\	V	V	私は	MW	mA	mA
