RoHSコンプライアンスREACHコンプライアンス
PDFデータシートダウンロード

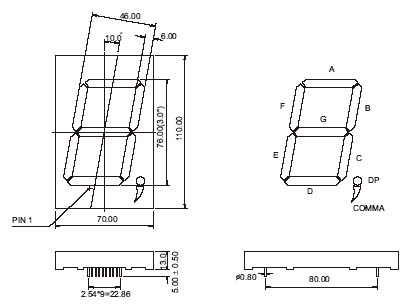

パッケージ寸法と内部回路：
ノート：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 1桁7セグメントLEDディスプレイ、桁数：76.00mm（3.00インチ）、外形寸法：70.00×110.00×13.00 mm（L×W×H mm） |
| 品番 | チップ | 私V@私F= 20mA | 私V@私F= 20mA |
| 一般 陰極 | 一般 アノード | 素材 | 色 | WLD | ワンセグ | 1 DP |
| 分 | タイプ | 分 | タイプ |
| LD30011ARG | LD30011BRG | GaAlAs | スーパーレッド | 640 | 36 | 45 | 12 | 15 |
| ギャップ | 緑 | 568 | 31.5 | 40.5 | 10.5 | 13.5 |
| LD30011AURUG | LD30011BURUG | AlGaInP | ウルトラレッド | 640 | 135 | 202.5 | 45 | 67.5 |
| AlGaInP | ウルトラグリーン | 573 | 135 | 202.5 | 45 | 67.5 |
| 単位： | \ | \ | \ | nm | McD | McD | McD | McD |
表2：
| 色 | 電気光学特性[1] | 絶対最大定格[1] |
| 順方向電圧@ IF = 20mA | 逆
現在
VR = 5V | 消費電力 | DC順方向電流 | ピーク順方向電流[2] |
| タイプ | 最大 |
| スーパーレッド | 1セグメントあたり | 10.8 | 13.2 | 50 | 360 | 25 | 100 |
| DPあたり | 3.6 | 4.4 | 50 | 120 | 25 | 100 |
| 緑 | 1セグメントあたり | 13.2 | 15 | 50 | 480 | 30 | 100 |
| DPあたり | 4.4 | 5 | 50 | 160 | 30 | 100 |
| ウルトラレッド | 1セグメントあたり | 11.4 | 15.6 | 50 | 360 | 30 | 100 |
| DPあたり | 3.8 | 5.2 | 50 | 120 | 30 | 100 |
| ウルトラグリーン | 1セグメントあたり | 12.6 | 15.6 | 50 | 450 | 30 | 100 |
| DPあたり | 4.2 | 5.2 | 50 | 150 | 30 | 100 |
| 単位： | \ | V | V | 私は | MW | mA | mA |
ノート：
Ｔａ ＝ ２５°である。
2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
どこで使えますか？
次のように屋内または半屋外で使用できます。
駐車場自動販売機ゲーム機高速鉄道駅
公共の場所のためのLED時計（真ん中の時間コロンは利用可能です）
