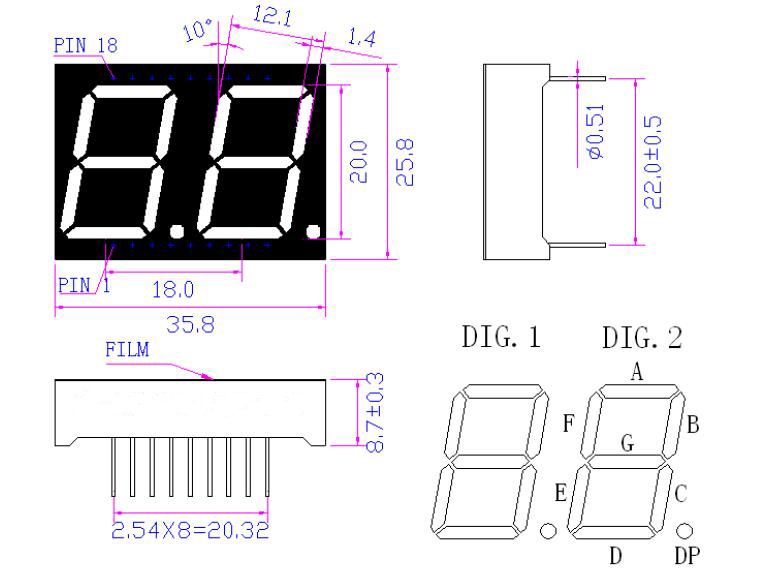

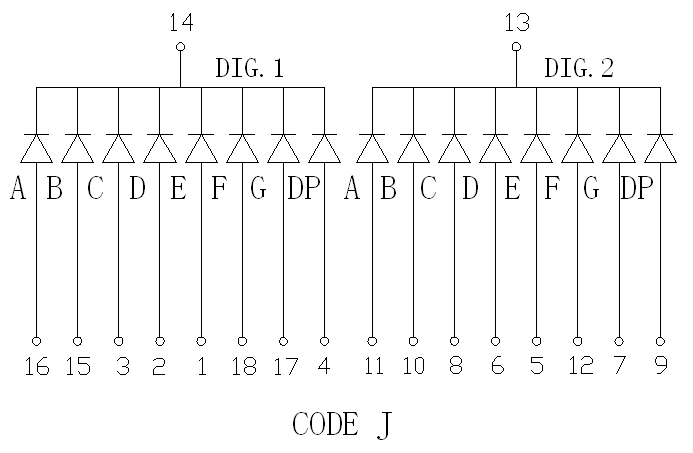

0.8インチデュアル桁白色LEDディスプレイ - LD8022AUW-F

・典型的な電気光学特性曲線

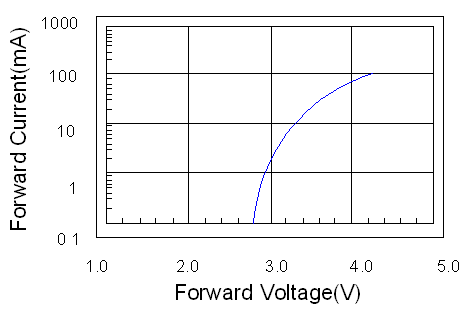

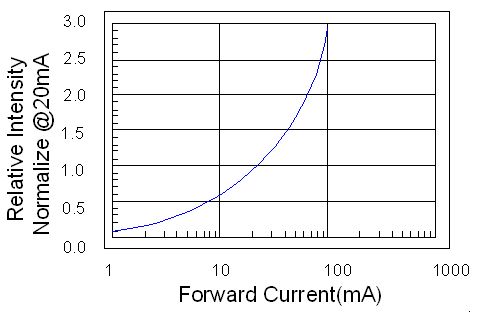

イチジク。 1つの順方向電流対順方向電圧図。 2相対強度対。順電流

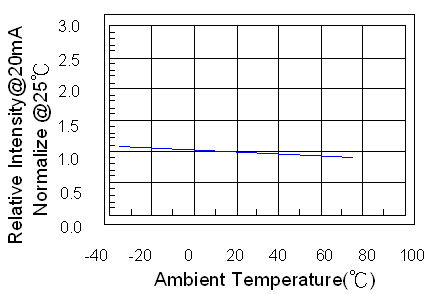

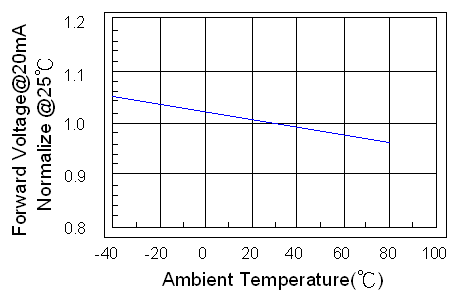

イチジク。 3順方向電圧Vs温度図。 4相対強度対。温度

イチジク。 5相対強度対。波長

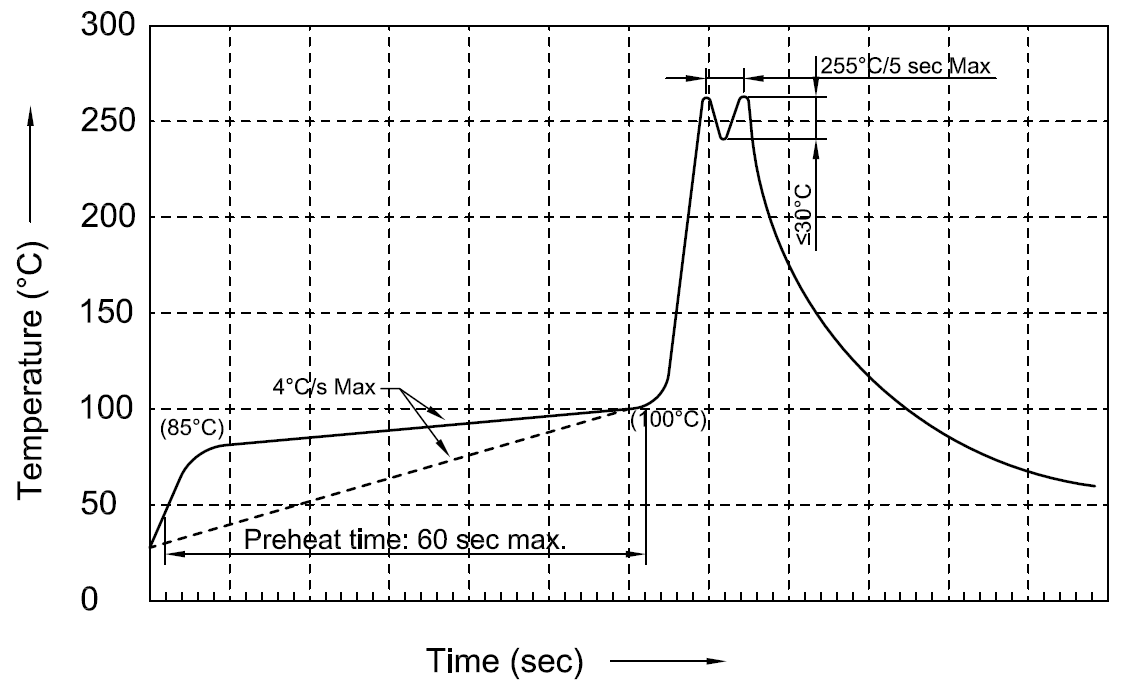

・ウェーブはんだ付けプロファイルを推奨：

ノート：

105℃以下の1.Recommend予熱温度（熱電対で測定しました

最大はんだ槽はんだ波に浸漬前にLEDピン）に取り付けられました

260℃の温度。

3秒（5秒以内）のために245から255℃の間の半田付け温度波2.Peak。

温度が85℃以上である3.Doは、エポキシ樹脂に応力を加えません。

4.Fixturesは、実装部品とはんだ付けプロセスにストレスを適用するべきではありません。

複数のウェーブはんだ付けは許可されていません。

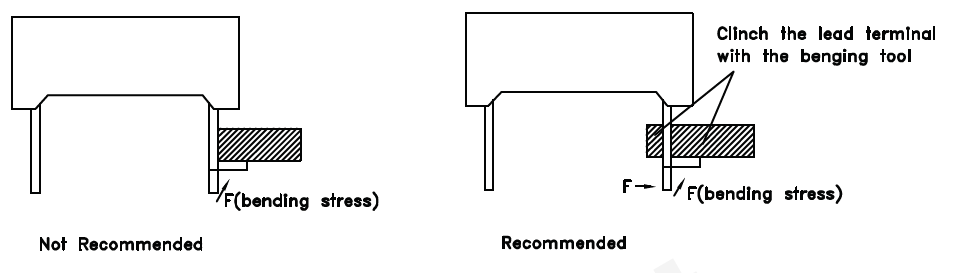

・リードフォーミング

適切な工具を使わずに手で部品のリード線を曲げることはできません。リードは曲げ力がプラスチック体に作用されていないことをしっかりと鉛の上部をクリンチにより屈曲されるべきです。

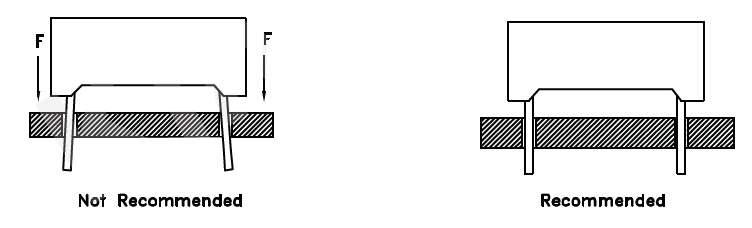

・インストール

1。リード端子にストレスをかけないでください。

2。アセンブリのために挿入する際に、端子ピッチが広がるか、リード端子を挟み込み防止するために、基板ボードの穴のピッチと一致することを確認します。

1。コンポーネントは、ウェーブはんだ付け中に過度の熱を発生させ回避損傷に対するPCBの縁から5mm以上に設置されなければなりません。

・ストレージ

1。LEDは温度で保存しなければなりません。 30℃&RH。 LITEKEYおよび貯蔵寿命の制限から出荷された後の70％は3ヶ月です。 LEDが3ヶ月以上保存されている場合、それらは窒素雰囲気と吸収材との密閉された容器に年間保存することができます。

2。特に結露が発生する可能性が高湿度の環境下で、周囲温度の急激な移行を避けてください。

・はんだ付け一般的な注意事項

1。スルーホールのディスプレイには、リフローはんだ付けと互換性がありません。

2。コンポーネントは、コンポーネントは高熱にさらされる複数のはんだ付けプロセスを受ける場合は、互換性のためにLITEKEYに確認してください。

・クリーニング

1。軽度の「無洗浄」フラックスは、はんだ付けで使用するために推奨されています。

2。クリーニングが必要な場合は、LITEKEYは水だけで部品の筐体を洗うことをお勧めします。彼らはプラスチック部品に損傷を与える可能性があるため、洗浄に有機溶剤を使用しないでください。そして、デバイスは、1分以上洗浄するべきではありません。

・静電気放電（ESD）

1。LEDは静電気やサージ電流（EOS）によって損傷を受けることができます。

2。LEDを取り扱う際は、必ずアンESDリストストラップ、ESDの靴のストラップや静電気防止手袋を着用しなければなりません。

3。接地適切にすべてのデバイス、設備機械のために適用されなければなりません。

4。使用するイオン送風機は、貯蔵および取り扱い中のLEDとの間の摩擦の結果としてLEDのプラスチックレンズの表面上に構築されたかもしれない静電荷を中和します。
