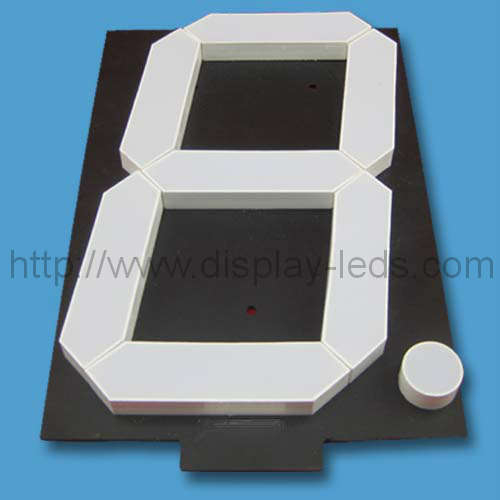

6インチ大型7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD60011A/Bシリーズ
最小注文数：
50個

6インチ1桁7セグメントLEDディスプレイ。直列に7個のLEDセグメントごとに2個の並列LED。

特徴：

1. 152.40 mm（6.00インチ）桁の高さ

優れた数字の外観

3.広い視野角

発光色の範囲

5.私は互換性のある

6.低消費電力

7.黒い顔、白いセグメント

8. RoHS対応

RoHSコンプライアンスREACHコンプライアンス

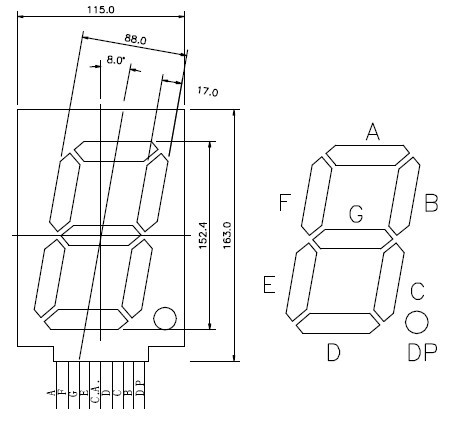

PDFデータシートダウンロード パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：152.40mm（6.00インチ）、外形寸法：115.00x163.00mm（LxWmm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
CC^[1]	CA^[2]	素材	色	WLD	ワンセグ		1 DP
CC^[1]	CA^[2]	素材	色	WLD	分	タイプ	分	タイプ
LD60011AR	LD60011BR	GaAlAs	スーパーレッド	640	84	105	24	30
LD60011AD	LD60011BD	GaAlAs	こんにちは赤	640	189	262.5	54	75
LD60011AO	LD60011BO	GaAsP	オレンジ	625	73.5	94.5	21	27
LD60011AY	LD60011BY	GaAsP	黄	588	84	105	24	30
LD60011AG	LD60011BG	ギャップ	緑	568	73.5	94.5	21	27
LD60011AUR	LD60011BUR	AlGaInP	ウルトラレッド	640	315	472.5	90	135
LD60011AUO	LD60011BUO	AlGaInP	ウルトラオレンジ	625	472.5	630	135	180
LD60011AUA	LD60011BUA	AlGaInP	ウルトラアンバー	65	315	472.5	90	135
LD60011AUY	LD60011BUY	AlGaInP	ウルトライエロー	595	315	472.5	90	135
LD60011AUG	LD60011BUG	AlGaInP	ウルトラグリーン	573	630	840	180	240
LD60011APG	LD60011BPG	InGaN	ピュアグリーン	525	1260	3150	360	900
LD60011AUB	LD60011BUB	InGaN	ウルトラブルー	470	315	472.5	90	135
LD60011AUW	LD60011BUW	InGaN	ウルトラホワイト	\	1050	1260	300	360
単位：	\	\	\	nm	McD	McD	McD	McD
