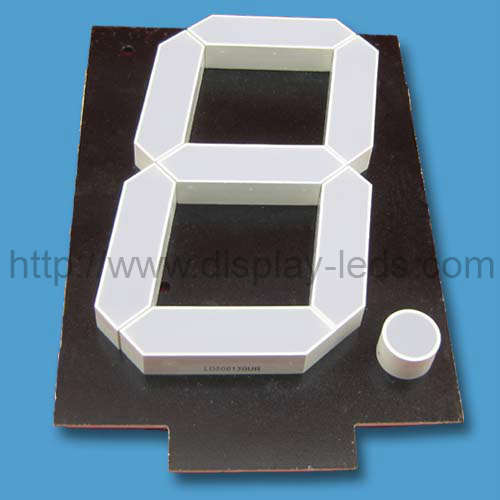

5インチLED 7セグメントディスプレイ

可用性ステータス:

数量：



お問い合わせバスケット

製品ブランド：
LITEKEY
製品コード：
8531200000

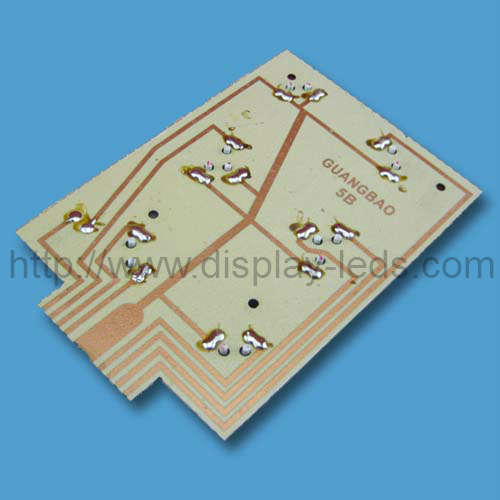

5 インチ 1 桁 7 セグメント LED ディスプレイ。 6 つの LED が直列に、セグメントごとに 2 つの LED が並列に、DP に 5 つの LED が直列に接続されます。
特徴：
1. 桁高さ 122.00 mm (5.00 インチ)
2. 優れた桁外観
3.広い視野角
4. 発光色の範囲
5.IC対応
6. 低消費電力
7.黒い面、白いセグメント
8. RoHS対応

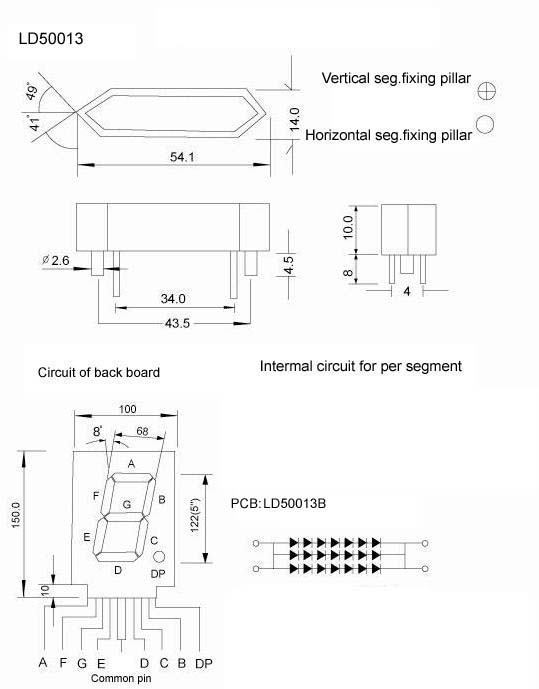

パッケージ外形寸法と内部回路：

注:

1. すべての寸法はミリメートル (インチ) 単位で、公差は + 特に指定のない限り、0.25mm(0.01インチ)。

2. 仕様は予告なく変更される場合があります。

3. 反射板と PCB の間のギャップは 0.25mm を超えてはなりません。

小数点：

表1:

1桁7セグメントLEDディスプレイ、桁高さ: 122.00mm(5.00インチ)、外形寸法: 100.00x150.00mm (LxWmm)
部品番号		チップ			Iv@IF=20mA		Iv@IF=20mA
一般陰極	一般アノード	材料	色	WLD	ワンセグ		DP 1 つ
一般陰極	一般アノード	材料	色	WLD	分。	典型的。	分。	典型的。
LD50013AR	LD50013BR	ガアルア	スーパーレッド	640	126	157.5	30	37.5
LD50013AD	LD50013BD	ガアルア	ハイレッド	640	283.5	393.8	67.5	93.75
LD50013AO	LD50013BO	GaAsP	オレンジ	625	110.25	141.8	26.25	33.75
LD50013AY	LD50013BY	GaAsP	黄色	588	126	157.5	30	37.5
LD50013AG	LD50013BG	ギャップ	緑	568	110.25	141.8	26.25	33.75
LD50013AUR	LD50013BUR	AlGaInP	ウルトラレッド	640	472.5	708.8	112.5	168.75
LD50013AUO	LD50013BUO	AlGaInP	ウルトラオレンジ	625	708.75	945	168.8	225
LD50013AUA	LD50013BUA	AlGaInP	ウルトラアンバー	605	472.5	708.8	112.5	168.75
LD50013AUY	LD50013購入する	AlGaInP	ウルトライエロー	595	472.5	708.8	112.5	168.75
LD500138月	LD50013バグ	AlGaInP	ウルトラグリーン	573	472.5	708.8	112.5	168.75
LD50013APG	LD50013BPG	InGaN	ピュアグリーン	525	1890	4725	450	1125
LD50013AUB	LD50013BUB	InGaN	ウルトラブルー	470	472.5	708.8	112.5	168.75
LD50013AUW	LD50013BUW	SMD	ウルトラホワイト	\	1575	1890	375	450
ユニット：	\	\	\	nm	マクド	マクド	マクド	マクド

表2:

色		電気光学特性^[1]			絶対最大定格^[1]
		順電圧@ IF=20mA		逆行する現在 VR=5V	消費電力	直流順電流	ピーク順電流^[2]
		典型的。	最大。	逆行する現在 VR=5V	消費電力	直流順電流	ピーク順電流^[2]
スーパーレッド	セグごと	12.6	15.4	80	1260	75	300
スーパーレッド	DPごと	9	11	80	300	25	100
ハイレッド	セグごと	12.6	15.4	80	1260	75	300
ハイレッド	DPごと	9	11	80	300	25	100
オレンジ	セグごと	14.7	17.5	80	1680	90	300
オレンジ	DPごと	10.5	12.5	80	400	30	100
黄色	セグごと	14.7	17.5	80	1680	90	300
黄色	DPごと	10.5	12.5	80	400	30	100
緑	セグごと	15.4	17.5	80	1680	90	300
緑	DPごと	11	12.5	80	400	30	100
ウルトラレッド	セグごと	13.3	18.2	80	1260	90	300
ウルトラレッド	DPごと	9.5	13	80	300	30	100
ウルトラオレンジ	セグごと	14	18.2	80	1365	90	300
ウルトラオレンジ	DPごと	10	13	80	325	30	100
ウルトラアンバー	セグごと	14	18.2	80	1365	90	300
ウルトラアンバー	DPごと	10	13	80	325	30	100
ウルトライエロー	セグごと	14	18.2	80	1365	90	300
ウルトライエロー	DPごと	10	13	80	325	30	100
ウルトラグリーン	セグごと	14.7	18.2	80	1575	90	300
ウルトラグリーン	DPごと	10.5	13	80	375	30	100
ピュアグリーン	セグごと	24.5	28	80	2310	90	300
ピュアグリーン	DPごと	17.5	20	80	550	30	100
ウルトラブルー	セグごと	24.5	28	80	2520	90	300
ウルトラブルー	DPごと	17.5	20	80	600	30	100
ウルトラホワイト	セグごと	24.5	28	80	2520	90	300
ウルトラホワイト	DPごと	17.5	20	80	600	30	100
ユニット：	\	V	V	uA	mW	ミリアンペア	ミリアンペア

注: 1. Ta=25°のとき。 2. 1/10 デューティサイクル、0.1ms パルスでのピーク順電流

RoHSコンプライアンスREACHコンプライアンス

PDFデータシートダウンロード パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

小数点：

表1：

1桁7セグメントLEDディスプレイ、桁数：122.00mm（5.00インチ）、外形寸法：100.00x150.00mm（LxWmm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD50013AR	LD50013BR	GaAlAs	スーパーレッド	640	126	157.5	30	37.5
LD50013AD	LD50013BD	GaAlAs	こんにちは赤	640	283.5	393.8	67.5	93.75
LD50013AO	LD50013BO	GaAsP	オレンジ	625	110.25	141.8	26.25	33.75
LD50013AY	LD50013BY	GaAsP	黄	588	126	157.5	30	37.5
LD50013AG	LD50013BG	ギャップ	緑	568	110.25	141.8	26.25	33.75
LD50013AUR	LD50013BUR	AlGaInP	ウルトラレッド	640	472.5	708.8	112.5	168.75
LD50013AUO	LD50013BUO	AlGaInP	ウルトラオレンジ	625	708.75	945	168.8	225
LD50013AUA	LD50013BUA	AlGaInP	ウルトラアンバー	605	472.5	708.8	112.5	168.75
LD50013AUY	LD50013BUY	AlGaInP	ウルトライエロー	595	472.5	708.8	112.5	168.75
LD50013AUG	LD50013BUG	AlGaInP	ウルトラグリーン	573	472.5	708.8	112.5	168.75
LD50013APG	LD50013BPG	InGaN	ピュアグリーン	525	1890	4725	450	1125
LD50013AUB	LD50013BUB	InGaN	ウルトラブルー	470	472.5	708.8	112.5	168.75
LD50013AUW	LD50013BUW	SMD	ウルトラホワイト	\	1575	1890	375	450
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	12.6	15.4	80	1260	75	300
スーパーレッド	DPあたり	9	11	80	300	25	100
こんにちは赤	1セグメントあたり	12.6	15.4	80	1260	75	300
こんにちは赤	DPあたり	9	11	80	300	25	100
オレンジ	1セグメントあたり	14.7	17.5	80	1680	90	300
オレンジ	DPあたり	10.5	12.5	80	400	30	100
黄	1セグメントあたり	14.7	17.5	80	1680	90	300
黄	DPあたり	10.5	12.5	80	400	30	100
緑	1セグメントあたり	15.4	17.5	80	1680	90	300
緑	DPあたり	11	12.5	80	400	30	100
ウルトラレッド	1セグメントあたり	13.3	18.2	80	1260	90	300
ウルトラレッド	DPあたり	9.5	13	80	300	30	100
ウルトラオレンジ	1セグメントあたり	14	18.2	80	1365	90	300
ウルトラオレンジ	DPあたり	10	13	80	325	30	100
ウルトラアンバー	1セグメントあたり	14	18.2	80	1365	90	300
ウルトラアンバー	DPあたり	10	13	80	325	30	100
ウルトライエロー	1セグメントあたり	14	18.2	80	1365	90	300
ウルトライエロー	DPあたり	10	13	80	325	30	100
ウルトラグリーン	1セグメントあたり	14.7	18.2	80	1575	90	300
ウルトラグリーン	DPあたり	10.5	13	80	375	30	100
ピュアグリーン	1セグメントあたり	24.5	28	80	2310	90	300
ピュアグリーン	DPあたり	17.5	20	80	550	30	100
ウルトラブルー	1セグメントあたり	24.5	28	80	2520	90	300
ウルトラブルー	DPあたり	17.5	20	80	600	30	100
ウルトラホワイト	1セグメントあたり	24.5	28	80	2520	90	300
ウルトラホワイト	DPあたり	17.5	20	80	600	30	100
単位：	\	V	V	私は	MW	mA	mA

注：1. Ta = 25°のとき。 2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
