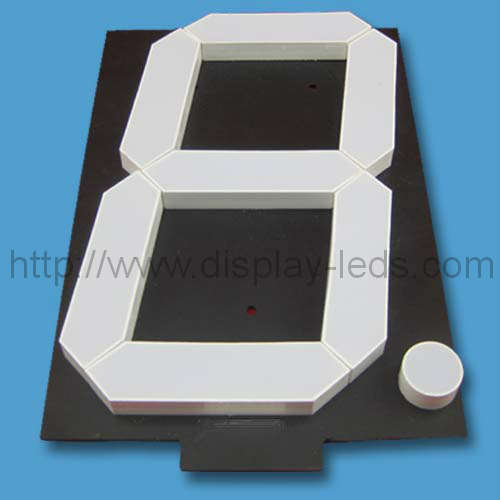

20 インチ LED 7 セグメントディスプレイ

20インチ1桁7セグメントLEDディスプレイ。直列に7個のLEDセグメントごとに並列に18個のLED。
特徴：
1. 500.00 mm（20.00インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

RoHSコンプライアンスREACHコンプライアンス PDFデータシートダウンロード

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：500.00 mm（20.00インチ）、外形寸法：360.00x550.00 mm（LxWmm）
品番		チップ			IV @ IF = 20mA
CC^[1]	CA^[2]	素材	色	WLD	ワンセグ
CC^[1]	CA^[2]	素材	色	WLD	分	タイプ
LD200011AR	LD200011BR	GaAlAs	スーパーレッド	640	756	945
LD200011AD	LD200011BD	GaAlAs	こんにちは赤	640	1701	2363
LD200011AO	LD200011BO	GaAsP	オレンジ	625	661.5	850.5
LD200011AY	LD200011BY	GaAsP	黄	588	756	945
LD200011AG	LD200011BG	ギャップ	緑	568	661.5	850.5
LD200011AUR	LD200011BUR	AlGaInP	ウルトラレッド	640	2835	4253
LD200011AUO	LD200011BUO	AlGaInP	ウルトラオレンジ	625	4252.5	5670
LD200011AUA	LD200011BUA	AlGaInP	ウルトラアンバー	65	2835	4253
LD200011AUY	LD200011BUY	AlGaInP	ウルトライエロー	595	2835	4253
LD200011AUG	LD200011BUG	AlGaInP	ウルトラグリーン	573	5670	7560
LD200011APG	LD200011BPG	InGaN	ピュアグリーン	525	11340	28350
LD200011AUB	LD200011BUB	InGaN	ウルトラブルー	470	2835	4253
LD200011AUW	LD200011BUW	InGaN	ウルトラホワイト	\	9450	11340
単位：	\	\	\	nm	McD	McD
