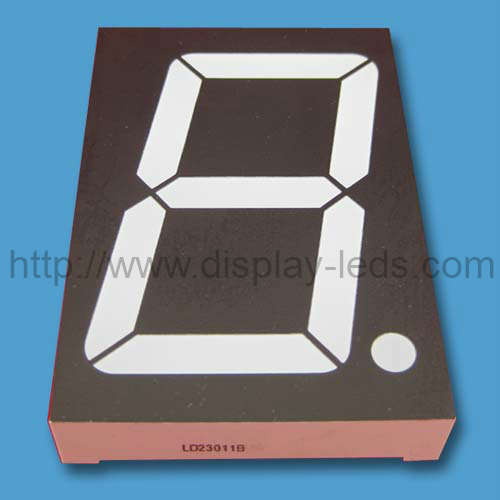

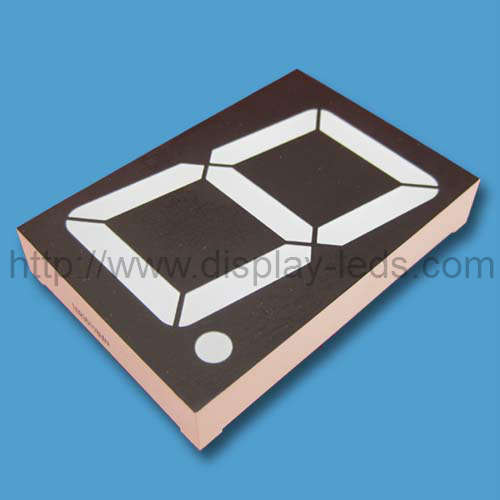

2.3 インチ (56.8 mm) 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD23011A/Bシリーズ
最小注文数：
1000個

ピン1と5は共通のピンです。セグメントごとに4つのLED。静的内部回路PCB。 2.3インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 56.8 mm（2.3インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：56.80 mm（2.30インチ）、外形寸法：47.80 x 69.70 x 12.00 mm（L x W x H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	陰極アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	陰極アノード	素材	色	WLD	分	タイプ	分	タイプ
LD23011AR	LD23011BR	GaAlAs	スーパーレッド	640	24	30	12	15
LD23011AD	LD23011BD	GaAlAs	こんにちは赤	640	54	75	27	37.5
LD23011AO	LD23011BO	GaAsP	オレンジ	625	21	27	10.5	13.5
LD23011AY	LD23011BY	GaAsP	黄	588	24	30	12	15
LD23011AG	LD23011BG	ギャップ	緑	568	21	27	10.5	13.5
LD23011AUR	LD23011BUR	AlGaInP	ウルトラレッド	640	90	135	45	67.5
LD23011AUO	LD23011BUO	AlGaInP	ウルトラオレンジ	625	135	180	67.5	90
LD23011AUA	LD23011BUA	AlGaInP	ウルトラアンバー	605	90	135	45	67.5
LD23011AUY	LD23011BUY	AlGaInP	ウルトライエロー	595	90	135	45	67.5
LD23011AUG	LD23011BUG	AlGaInP	ウルトラグリーン	573	90	135	45	67.5
LD23011APG	LD23011BPG	InGaN	ピュアグリーン	525	360	900	180	450
LD23011AUB	LD23011BUB	InGaN	ウルトラブルー	470	90	135	45	67.5
LD23011AUW	LD23011BUW	InGaN	ウルトラホワイト	\	300	360	150	180
単位：	\	\	\	nm	McD	McD	McD	McD
