12 インチ LED 7 セグメントディスプレイ

数量：



お問い合わせバスケット

モデル：
LD120011A/Bシリーズ
最小注文数：
100個

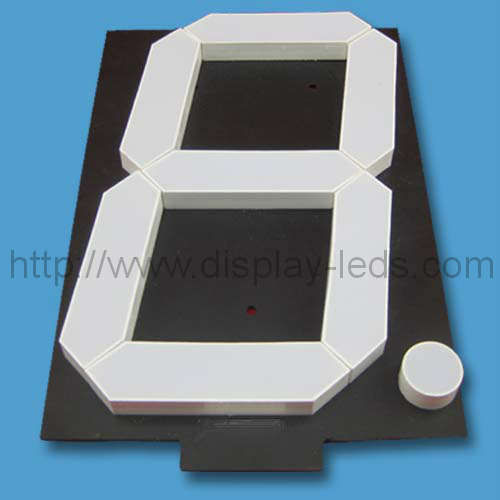

12インチ1桁7セグメントLEDディスプレイ。直列に15個のLEDセグメントごとに4個の並列LED。
特徴：
1.高さ312.00 mm（12.00インチ）桁
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

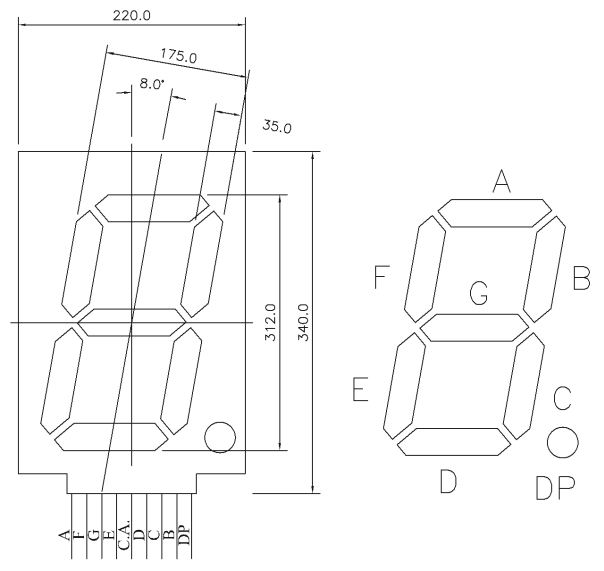

RoHSコンプライアンスREACHコンプライアンス PDFデータシートダウンロード パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

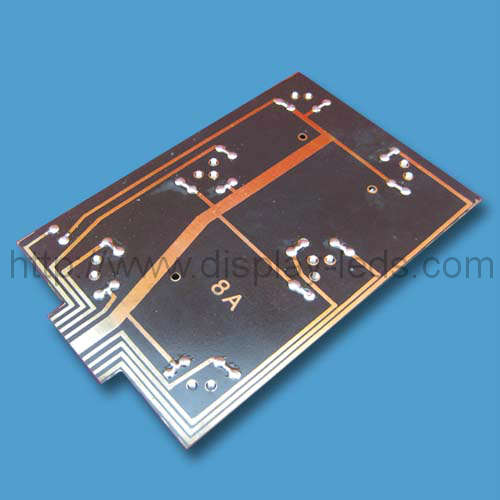

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：312mm（12インチ）、外形寸法：340x220mm（LxWmm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD120011AR	LD120011BR	GaAlAs	スーパーレッド	640	360	450	120	150
LD120011AD	LD120011BD	GaAlAs	こんにちは赤	640	810	1125	270	375
LD120011AO	LD120011BO	GaAsP	オレンジ	625	315	405	105	135
LD120011AY	LD120011BY	GaAsP	黄	588	360	450	120	150
LD120011AG	LD120011BG	ギャップ	緑	568	315	405	105	135
LD120011AUR	LD120011BUR	AlGaInP	ウルトラレッド	640	1350	2025	450	675
LD120011AUO	LD120011BUO	AlGaInP	ウルトラオレンジ	625	2025	2700	675	900
LD120011AUA	LD120011BUA	AlGaInP	ウルトラアンバー	605	1350	2025	450	675
LD120011AUY	LD120011BUY	AlGaInP	ウルトライエロー	595	1350	2025	450	675
LD120011AUG	LD120011BUG	AlGaInP	ウルトラグリーン	573	1350	2025	450	675
LD120011APG	LD120011BPG	InGaN	ピュアグリーン	525	5400	13500	1800	4500
LD120011AUB	LD120011BUB	InGaN	ウルトラブルー	470	1350	2025	450	675
LD120011AUW	LD120011BUW	SMD	ウルトラホワイト	\	4500	5400	1500	1800
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	27	33	80	3600	100	400
スーパーレッド	DPあたり	9	11	80	1200	100	400
こんにちは赤	1セグメントあたり	27	33	80	3600	100	400
こんにちは赤	DPあたり	9	11	80	1200	100	400
オレンジ	1セグメントあたり	31.5	37.5	80	4800	120	400
オレンジ	DPあたり	10.5	12.5	80	1600	120	400
黄	1セグメントあたり	31.5	37.5	80	4800	120	400
黄	DPあたり	10.5	12.5	80	1600	120	400
緑	1セグメントあたり	33	37.5	80	4800	120	400
緑	DPあたり	11	12.5	80	1600	120	400
ウルトラレッド	1セグメントあたり	28.5	39	80	3600	120	400
ウルトラレッド	DPあたり	9.5	13	80	1200	120	400
ウルトラオレンジ	1セグメントあたり	30	39	80	3900	120	400
ウルトラオレンジ	DPあたり	10	13	80	1300	120	400
ウルトラアンバー	1セグメントあたり	30	39	80	3900	120	400
ウルトラアンバー	DPあたり	10	13	80	1300	120	400
ウルトライエロー	1セグメントあたり	30	39	80	3900	120	400
ウルトライエロー	DPあたり	10	13	80	1300	120	400
ウルトラグリーン	1セグメントあたり	31.5	39	80	4500	120	400
ウルトラグリーン	DPあたり	10.5	13	80	1500	120	400
ピュアグリーン	1セグメントあたり	52.5	60	80	6600	120	400
ピュアグリーン	DPあたり	17.5	20	80	2200	120	400
ウルトラブルー	1セグメントあたり	52.5	60	80	7200	120	400
ウルトラブルー	DPあたり	17.5	20	80	2400	120	400
ウルトラホワイト	1セグメントあたり	52.5	60	80	7200	120	400
ウルトラホワイト	DPあたり	17.5	20	80	2400	120	400
単位：	\	V	V	私は	MW	mA	mA
