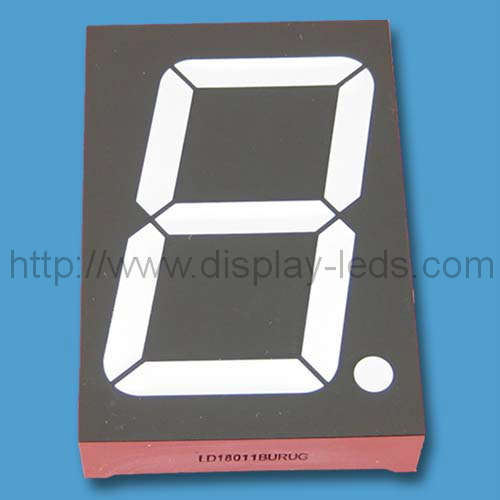

1.8 インチ (45 mm) 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD18011A/Bシリーズ
最小注文数：
1000個

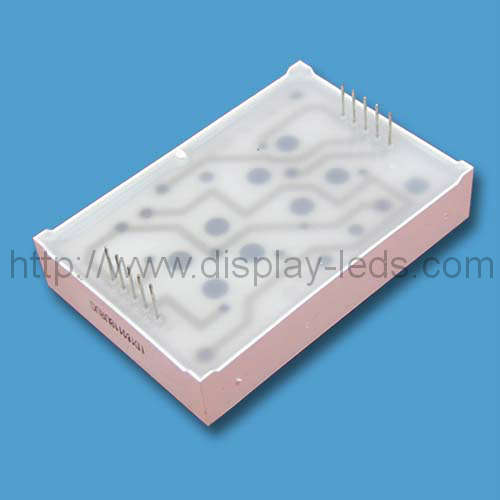

ピン1と5は共通のピンです。静的内部回路PCB。 1.8インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1.高さ45 mm（1.8インチ）桁
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

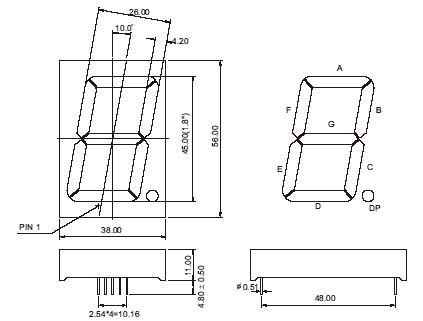

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：38.10mm（1.5インチ）、外形寸法：30.60x44.00x8.0mm（LxWxHmm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD15011AR	LD15011BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD15011AD	LD15011BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD15011AO	LD15011BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD15011AY	LD15011BY	GaAsP	黄	588	12	15	8	10
LD15011AG	LD15011BG	ギャップ	緑	568	10.5	13.5	7	9
LD15011AUR	LD15011BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD15011AUO	LD15011BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD15011AUA	LD15011BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD15011AUY	LD15011BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD15011AUG	LD15011BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD15011APG	LD15011BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD15011AUB	LD15011BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD15011AUW	LD15011BUW	SMD	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD
