1.20インチ7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD12011A/Bシリーズ
最小注文数：
1000個

ピン1と5は共通のピンです。静的内部回路PCB。 1.2インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 30.6 mm（1.2インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

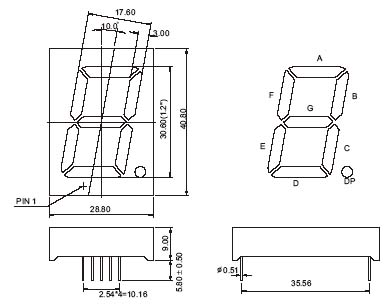

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：30.60 mm（1.20インチ）、外形寸法：28.80×40.80×9.00 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
CC	CA	素材	色	WLD	ワンセグ		1 DP
CC	CA	素材	色	WLD	分	タイプ	分	タイプ
LD12011AR	LD12011BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD12011AD	LD12011BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD12011AO	LD12011BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD12011AY	LD12011BY	GaAsP	黄	588	12	15	8	10
LD12011AG	LD12011BG	ギャップ	緑	568	10.5	13.5	7	9
LD12011AUR	LD12011BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD12011AUO	LD12011BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD12011AUA	LD12011BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD12011AUY	LD12011BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD12011AUG	LD12011BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD12011APG	LD12011BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD12011AUB	LD12011BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD12011AUW	LD12011BUW	InGaN	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	3.6	4.4	50	120	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	3.6	4.4	51	120	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	4.2	5	52	160	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	4.2	5	53	160	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	4.4	5	54	160	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	3.8	5.2	55	120	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	4	5.2	56	130	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	4	5.2	57	130	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	4	5.2	58	130	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	4.2	5.2	59	150	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	7	8	60	220	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	7	8	61	240	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	7	8	62	240	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
