1.00インチ7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD10012A/Bシリーズ
最小注文数：
1000個

ピン3とピン8は共通のピンです。静的内部回路PCB。 1インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。特徴： 1. 25.4 mm（1インチ）桁の高さ優れた数字の外観 3.広い視野角発光色の範囲 5.私は互換性のある 6.低消費電力 7.黒い顔、白いセグメント 8. RoHS対応

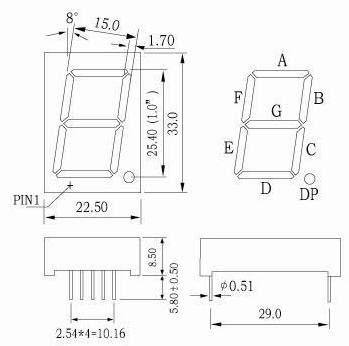

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：25.40 mm（1.00インチ）、外形寸法：22.50×33.00×8.50 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD10012AR	LD10012BR	GaAlAs	スーパーレッド	640	12	15	8	10
LD10012AD	LD10012BD	GaAlAs	こんにちは赤	640	27	37.5	18	25
LD10012AO	LD10012BO	GaAsP	オレンジ	625	10.5	13.5	7	9
LD10012AY	LD10012BY	GaAsP	黄	588	12	15	8	10
LD10012AG	LD10012BG	ギャップ	緑	568	10.5	13.5	7	9
LD10012AUR	LD10012BUR	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD10012AUO	LD10012BUO	AlGaInP	ウルトラオレンジ	625	67.5	90	45	60
LD10012AUA	LD10012BUA	AlGaInP	ウルトラアンバー	605	45	67.5	30	45
LD10012AUY	LD10012BUY	AlGaInP	ウルトライエロー	595	45	67.5	30	45
LD10012AUG	LD10012BUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
LD10012APG	LD10012BPG	InGaN	ピュアグリーン	525	180	450	120	300
LD10012AUB	LD10012BUB	InGaN	ウルトラブルー	470	45	67.5	30	45
LD10012AUW	LD10012BUW	SMD	ウルトラホワイト	\	150	180	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	3.6	4.4	50	120	25	100
スーパーレッド	DPあたり	1.8	2.2	50	120	25	100
こんにちは赤	1セグメントあたり	3.6	4.4	50	120	25	100
こんにちは赤	DPあたり	1.8	2.2	50	120	25	100
オレンジ	1セグメントあたり	4.2	5	50	160	30	100
オレンジ	DPあたり	2.1	2.5	50	160	30	100
黄	1セグメントあたり	4.2	5	50	160	30	100
黄	DPあたり	2.1	2.5	50	160	30	100
緑	1セグメントあたり	4.4	5	50	160	30	100
緑	DPあたり	2.2	2.5	50	160	30	100
ウルトラレッド	1セグメントあたり	3.8	5.2	50	120	30	100
ウルトラレッド	DPあたり	1.9	2.6	50	120	30	100
ウルトラオレンジ	1セグメントあたり	4	5.2	50	130	30	100
ウルトラオレンジ	DPあたり	2	2.6	50	130	30	100
ウルトラアンバー	1セグメントあたり	4	5.2	50	130	30	100
ウルトラアンバー	DPあたり	2	2.6	50	130	30	100
ウルトライエロー	1セグメントあたり	4	5.2	50	130	30	100
ウルトライエロー	DPあたり	2	2.6	50	130	30	100
ウルトラグリーン	1セグメントあたり	4.2	5.2	50	150	30	100
ウルトラグリーン	DPあたり	2.1	2.6	50	150	30	100
ピュアグリーン	1セグメントあたり	7	8	50	220	30	100
ピュアグリーン	DPあたり	3.5	4	50	220	30	100
ウルトラブルー	1セグメントあたり	7	8	50	240	30	100
ウルトラブルー	DPあたり	3.5	4	50	240	30	100
ウルトラホワイト	1セグメントあたり	7	8	50	240	30	100
ウルトラホワイト	DPあたり	3.5	4	50	240	30	100
単位：	\	V	V	私は	MW	mA	mA
