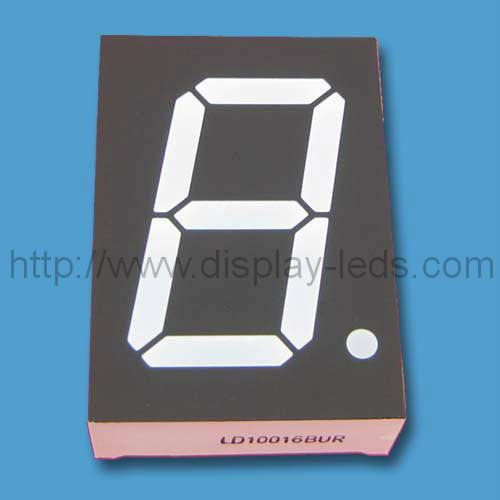

1インチデュアルカラー7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD10016E/FRGシリーズ
最小注文数：
1000個

ピン1と5は共通のピンです。デュアルカラー：レンとグリーン。静的内部回路PCB。 1インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。

特徴：

1. 25.4 mm（1インチ）桁の高さ

優れた数字の外観

3.広い視野角

発光色の範囲

5.私は互換性のある

6.低消費電力

7.黒い顔、白いセグメント

8. RoHS対応

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁数：25.40mm（1.00インチ）、外形寸法：24.00x34.00x10.50mm（LxWxHmm）
品番		チップ			私_V@私_F= 20mA		私_V@私_F= 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD10016ERG	LD10016FRG	GaAlAs	スーパーレッド	640	12	15	8	10
LD10016ERG	LD10016FRG	ギャップ	緑	568	10.5	13.5	7	9
LD10016EURUG	LD10016FURUG	AlGaInP	ウルトラレッド	640	45	67.5	30	45
LD10016EURUG	LD10016FURUG	AlGaInP	ウルトラグリーン	573	45	67.5	30	45
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	3.6	4.4	50	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
緑	1セグメントあたり	4.4	5	50	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	3.8	5.2	50	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラグリーン	1セグメントあたり	4.2	5.2	50	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
単位：	\	V	V	私は	MW	mA	mA
