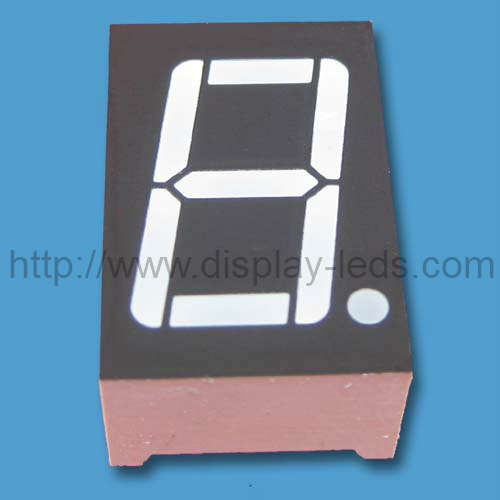

ピン1と5は共通のピンです。マルチプレックス内部回路基板。デュアルカラー：赤と緑。 0.56インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 14.2 mm（0.56インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応
ピン1と5は共通のピンです。マルチプレックス内部回路基板。デュアルカラー：赤と緑。 0.56インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1. 14.2 mm（0.56インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

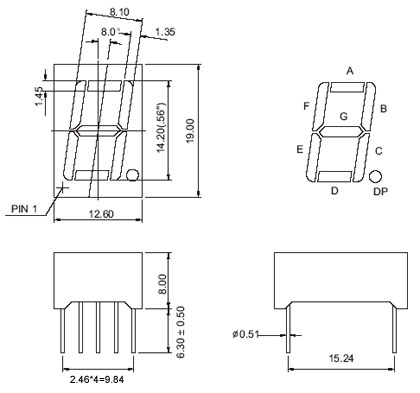

パッケージ寸法と内部回路：
ノート：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 1桁7セグメントデュアルカラーLEDディスプレイ、桁数：14.20 mm（0.56インチ）、外形寸法：12.60×19.00×8.00 mm（L×W×H mm） | |
| 説明 | 品番 | チップ | Iv（mcd）@ 20mA |
| カソード列 | 陽極列 | 素材 | 色 | W LD （nm） | ワンドット |
| 分 | タイプ |
| 標準 輝度 | LD5611ARG | LD5611BRG | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| ギャップ | 緑 | 568 | 7 | 9 |
| 超高 輝度 | LD5611AURUG | LD5611BURUG | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| | | | | | | | | |
表2：1ドットのパラメータ
| LD5611BURPGUB | 電気光学特性[1] | 絶対最大定格[1] |
| 色 | 進む 電圧（V） @ IF = 20mA | 逆 現在 VR = 5V （uA） | 消費電力 （mW） | DC順方向電流 （mA） | ピーク順方向電流[2] （mA） | 逆電圧 （V） |
| タイプ | 最大 |
| スーパーレッド | 1.8 | 2.2 | 30 | 60 | 25 | 100 | 5 |
| 緑 | 2.2 | 2.5 | 30 | 80 | 30 | 100 | 5 |
| ウルトラレッド | 1.9 | 2.6 | 30 | 60 | 30 | 100 | |
| ウルトラグリーン | 2.1 | 2.6 | 300 | 75 | 30 | 100 | 5 |
| オペレーティング/ 保管温度： −４０〜 ＋ ８０°。 鉛はんだ温度：２６０°。 3-5秒パッケージベース下2mm | |
| | | | | | | | | |
ノート：
Ｔａ ＝ ２５°である。
2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
パッケージ寸法と内部回路：
ノート：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 1桁7セグメントデュアルカラーLEDディスプレイ、桁数：14.20 mm（0.56インチ）、外形寸法：12.60×19.00×8.00 mm（L×W×H mm） | |
| 説明 | 品番 | チップ | Iv（mcd）@ 20mA |
| カソード列 | 陽極列 | 素材 | 色 | W LD （nm） | ワンドット |
| 分 | タイプ |
| 標準 輝度 | LD5611ARG | LD5611BRG | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| ギャップ | 緑 | 568 | 7 | 9 |
| 超高 輝度 | LD5611AURUG | LD5611BURUG | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| | | | | | | | | |
表2：1ドットのパラメータ
| LD5611BURPGUB | 電気光学特性[1] | 絶対最大定格[1] |
| 色 | 進む 電圧（V） @ IF = 20mA | 逆 現在 VR = 5V （uA） | 消費電力 （mW） | DC順方向電流 （mA） | ピーク順方向電流[2] （mA） | 逆電圧 （V） |
| タイプ | 最大 |
| スーパーレッド | 1.8 | 2.2 | 30 | 60 | 25 | 100 | 5 |
| 緑 | 2.2 | 2.5 | 30 | 80 | 30 | 100 | 5 |
| ウルトラレッド | 1.9 | 2.6 | 30 | 60 | 30 | 100 | |
| ウルトラグリーン | 2.1 | 2.6 | 300 | 75 | 30 | 100 | 5 |
| オペレーティング/ 保管温度： −４０〜 ＋ ８０°。 鉛はんだ温度：２６０°。 3-5秒パッケージベース下2mm | |
| | | | | | | | | |
ノート：
Ｔａ ＝ ２５°である。
2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
