パッケージ寸法と内部回路：
ノート：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：

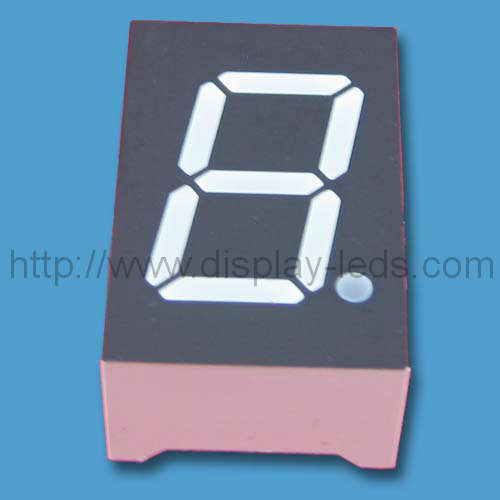

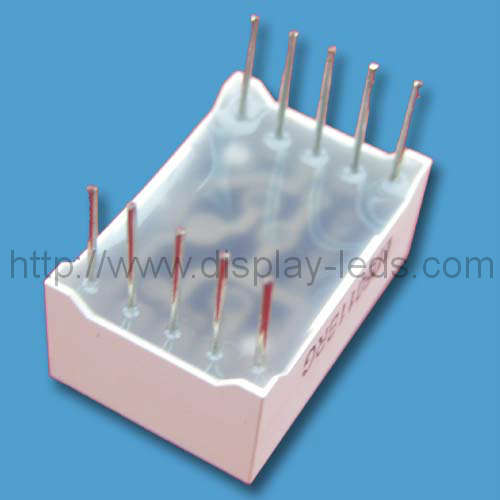

| シングルディジット7セグメントデュアルカラーLEDディスプレイ、ディジットの高さ：12.70 mm（0.50インチ）、外形寸法：12.70×19.00×8.00 mm（L×W×H mm） | |
| 説明 | 品番 | チップ | Iv（mcd）@ 20mA |
| カソード列 | 陽極列 | 素材 | 色 | W LD （nm） | ワンドット |
| 分 | タイプ |
| 標準 輝度 | LD5011ARG | LD5011BRG | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| ギャップ | 緑 | 568 | 7 | 9 |
| 超高 輝度 | LD5011AURUG | LD5011BURUG | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| | | | | | | | | |
表2：
| LD5011BURPGUB | 電気光学特性[1] | 絶対最大定格[2] |
| 色 | 進む 電圧（V） @ IF = 20mA | 逆 現在 VR = 5V （uA） | 消費電力 （mW） | DC順方向電流 （mA） | ピーク順方向電流[2] （mA） | 逆電圧 （V） |
| タイプ | 最大 |
| スーパーレッド | 1.8 | 2.2 | 30 | 60 | 25 | 100 | 5 |
| 緑 | 2.2 | 2.5 | 30 | 80 | 30 | 100 | 5 |
| ウルトラレッド | 1.9 | 2.6 | 30 | 60 | 30 | 100 | |
| ウルトラグリーン | 2.1 | 2.6 | 300 | 75 | 30 | 100 | 5 |
| オペレーティング/ 保管温度： −４０〜 ＋ ８０°。 鉛はんだ温度：２６０°。 3-5秒パッケージベース下2mm | |
| | | | | | | | | |
注：1. Ta = 25°のとき。 2. 1/10デューティサイクル、0.1msパルスでの順方向電流のピーク値
