0.4インチ7セグメントディスプレイ

数量：



お問い合わせバスケット

モデル：
LD4012A/Bシリーズ
最小注文数：
1000個

ピン3と14は共通のピンです。静的内部回路PCB。 0.4インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。特徴： 1.高さ10.16 mm（0.40インチ）優れた数字の外観 3.広い視野角発光色の範囲 5.私は互換性のある 6.低消費電力 7.黒い顔、白いセグメント 8. RoHS対応

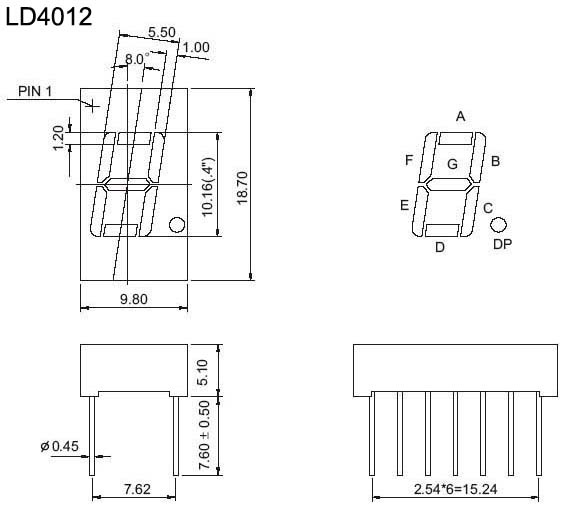

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁の高さ：10.16 mm（0.40インチ）、外形寸法：9.80×18.7×5.10 mm（L×W×H mm）
品番		チップ			私_V@私_F= 20mA		IV @ IF = 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD4012AR	LD4012BR	GaAlAs	スーパーレッド	640	8	10	8	10
LD4012AD	LD4012BD	GaAlAs	こんにちは赤	640	18	25	18	25
LD4012AO	LD4012BO	GaAsP	オレンジ	625	7	9	7	9
LD4012AY	LD4012BY	GaAsP	黄	588	8	10	8	10
LD4012AG	LD4012BG	ギャップ	緑	568	7	9	7	9
LD4012AUR	LD4012BUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD4012AUO	LD4012BUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD4012AUA	LD4012BUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD4012AUY	LD4012BUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD4012AUG	LD4012BUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD4012APG	LD4012BPG	InGaN	ピュアグリーン	525	120	300	120	300
LD4012AUB	LD4012BUB	InGaN	ウルトラブルー	470	30	45	30	45
LD4012AUW	LD4012BUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
