0.3 インチ 1 桁 7 セグメントディスプレイ (COM ピン 4 および 12)

にシェア:

0.3 インチ 1 桁 7 セグメントディスプレイ (COM ピン 4 および 12)

数量：



お問い合わせバスケット

モデル：
LD3011C/Dシリーズ
最小注文数：
1000個

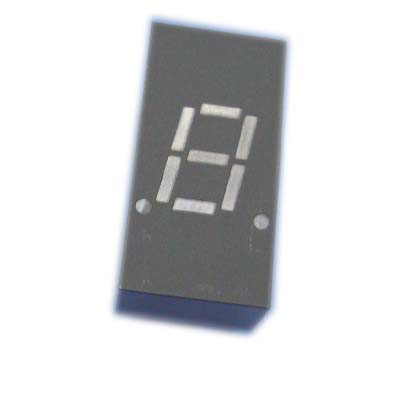

ピン4と12は共通ピンです。静的内部回路PCB。 0.3インチ1桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1。7.80 mm（0.30インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

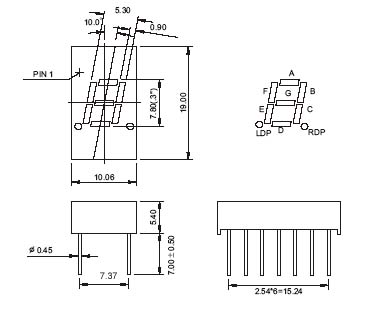

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

1桁7セグメントLEDディスプレイ、桁の高さ：7.8 mm（0.30インチ）、外形寸法：10.06×19×5.4 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD3011CR	LD3011DR	GaAlAs	スーパーレッド	640	8	10	8	10
LD3011CD	LD3011DD	GaAlAs	こんにちは赤	640	18	25	18	25
LD3011CO	LD3011DO	GaAsP	オレンジ	625	7	9	7	9
LD3011CY	LD3011DY	GaAsP	黄	588	8	10	8	10
LD3011CG	LD3011DG	ギャップ	緑	568	7	9	7	9
LD3011CUR	LD3011DUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD3011CUO	LD3011DUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD3011CUA	LD3011DUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD3011CUY	LD3011DUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD3011CUG	LD3011DUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD3011CPG	LD3011DPG	InGaN	ピュアグリーン	525	120	300	120	300
LD3011CUB	LD3011DUB	InGaN	ウルトラブルー	470	30	45	30	45
LD3011CUW	LD3011DUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
