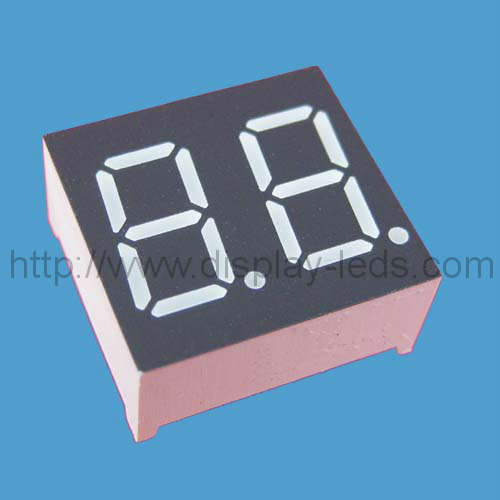

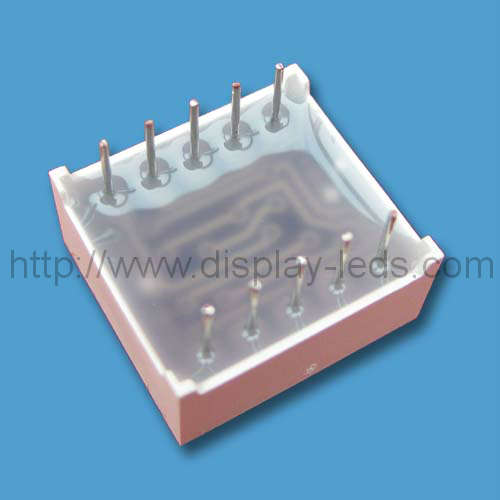

0.36 インチ 2 桁 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD3622A/Bシリーズ
最小注文数：
1000個

ピン5と10は共通のピンです。 DIP（スルーホール）0.36インチシングルディジット7セグメントLEDディスプレイ;多重化内部回路PCB。

特徴：
1。9.20 mm（0.36インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

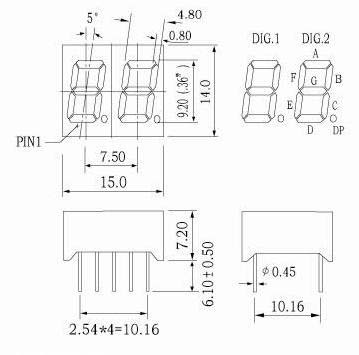

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

2桁7セグメントLEDディスプレイ、桁数：9.20 mm（0.36インチ）、外形寸法：15.00 x 14.00 x 7.20 mm（L x W x H mm）
品番		チップ			私_V@私_F= 20mA		IV @ IF = 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD3622AR	LD3622BR	GaAlAs	スーパーレッド	640	8	10	8	10
LD3622AD	LD3622BD	GaAlAs	こんにちは赤	640	18	25	18	25
LD3622AO	LD3622BO	GaAsP	オレンジ	625	7	9	7	9
LD3622AY	LD3622BY	GaAsP	黄	588	8	10	8	10
LD3622AG	LD3622BG	ギャップ	緑	568	7	9	7	9
LD3622AUR	LD3622BUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD3622AUO	LD3622BUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD3622AUA	LD3622BUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD3622AUY	LD3622BUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD3622AUG	LD3622BUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD3622APG	LD3622BPG	InGaN	ピュアグリーン	525	120	300	120	300
LD3622AUB	LD3622BUB	InGaN	ウルトラブルー	470	30	45	30	45
LD3622AUW	LD3622BUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
