0.5 インチ 2 桁 7 セグメントディスプレイ

数量：



お問い合わせバスケット

モデル：
LD5022K/Lシリーズ
最小注文数：
1000個

ピン3と5は共通のピンです。マルチプレックス内部回路基板。 0.5インチ2桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1。高さ12.70 mm（0.50インチ）桁
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

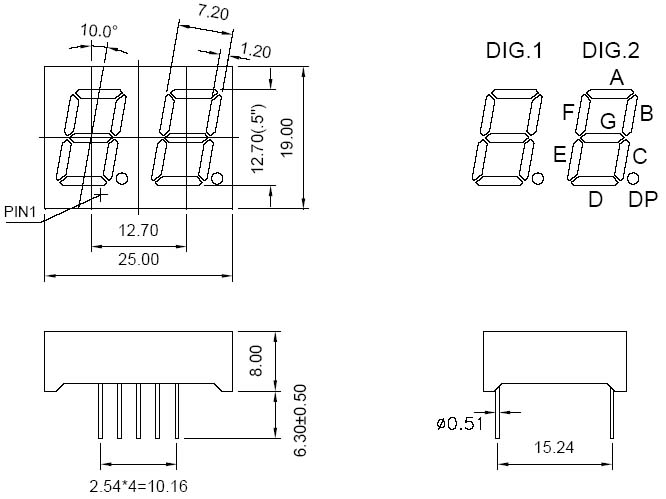

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1

1桁7セグメントLEDディスプレイ、桁数：14.2mm（0.56インチ）、外形寸法：25×19×8mm（L×W×H）
パラメータ	品番		チップ			IV（mcd）@ 10mA		Iv（mcd）@ 20mA
	一般アノード	一般陰極	素材	色	W LD （nm）	ワンセグメント		ワンセグメント
	一般アノード	一般陰極	素材	色	W LD （nm）	分	タイプ	分	タイプ
標準強度	LD5022LR	LD5022KR	GaAlAs	Red	640	8	10	16	20
	LD5022LD	LD5022KD	GaAlAs	スーパーレッド	640	18	25	36	50
	LD5022LE	LD5022KO	GaAsP / GaP	オレンジ	625	7	9	14	18
	LD5022LY	LD5022KY	GaAsP / GaP	黄	588	8	10	16	20
	LD5022LG	LD5022KG	ギャップ	緑	568	7	9	14	18
高い輝度	LD5022LUR	LD5022KUR	AlGaInP	ウルトラレッド	640	30	45	60	90
	LD5022LUO	LD5022KUO	AlGaInP	ウルトラオレンジ	625	30	45	60	90
	LD5022LUYO	LD5022KUYO	GaAlAs	ウルトラアンバー	605	30	45	60	90
	LD5022LUY	LD5022KUY	GaAsP / GaP	ウルトライエロー	595	30	45	60	90
	LD5022LUG	LD5022KUG	GaAsP / GaP	ウルトラグリーン	573	30	45	60	90
	LD5022LPG	LD5022KPG	GaN	ピュアグリーン	525	120	150	240	300
	LD5022LUB	LD5022KUB	GaN	ウルトラブルー	470	30	45	60	90
	LD5022LUW	LD5022KUW	---	ウルトラホワイト	---	100	120	200	240

表2 1セグメントのパラメータ

品番	電気光学特性^[1]			絶対最大定格^[1]
CC / CA^[2]	進む電圧（V） @ IF = 20mA		逆現在 VR = 5V （μA）	消費電力（mW）	DC順方向電流（mA）	ピーク順方向電流^[3] （mA）	逆電圧（V）	オペレーティング/ 保管温度： −４０〜＋８０°。鉛はんだ温度：２６０°。 3-5秒パッケージベース下2mm
CC / CA^[2]	タイプ	最大	逆現在 VR = 5V （μA）	消費電力（mW）	DC順方向電流（mA）	ピーク順方向電流^[3] （mA）	逆電圧（V）
LD5022K / LR	1.8	2.2	5	60	25	100	5
LD5022K / LD	1.8	2.2	5	60	25	100	5
LD5022K / LO	2.1	2.5	5	80	30	100	5
LD5022K / LY	2.1	2.5	5	80	30	100	5
LD5022K / LG	2.2	2.5	5	80	30	100	5
LD5022K / LUR	1.9	2.6	5	60	25	100	5
LD5022K / LUO	2.0	2.6	5	65	30	100	5
LD5022K /ルヨ	2.0	2.6	5	65	30	100	5
LD5022K / LUY	2.0	2.6	5	65	30	100	5
LD5022K / LUG	2.1	2.6	5	75	30	100	5
LD5022K / LPG	3.5	4.0	5	110	30	100	5
LD5022K / LUB	3.5	4.0	5	120	30	100	5
LD5022K / LUW	3.5	4.0	5	120	30	100	5
