0.43 インチ 2 桁 7 セグメント LED ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD4322A/Bシリーズ
最小注文数：
1000個

ピン4と5は共通のピンです。マルチプレックス内部回路基板。 0.43インチ二桁7セグメントLEDディスプレイ; CAとCCの両方のバージョンが利用可能です。
同じ桁の高さの商品：
0.43インチ1桁LEDディスプレイ - LD4312A / Bシリーズ
フォントと内部回路が異なる0.43インチ2桁LEDディスプレイ - LD4321E / Fシリーズ
特徴：
1. 11.00 mm（0.43インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8。 RoHS対応

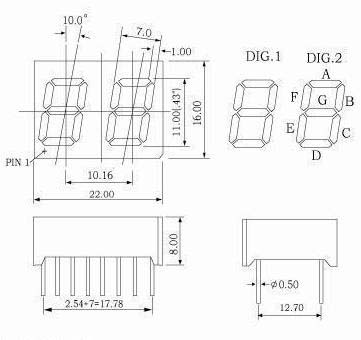

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

2桁7セグメントLEDディスプレイ、桁数：11.00 mm（0.43インチ）、外形寸法：22.00 x 16.00 x 8.00 mm（L x W x H mm）
品番		チップ			私_V@私_F= 20mA		IV @ IF = 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD4322AR	LD4322BR	GaAlAs	スーパーレッド	640	8	10	8	10
LD4322AD	LD4322BD	GaAlAs	こんにちは赤	640	18	25	18	25
LD4322AO	LD4322BO	GaAsP	オレンジ	625	7	9	7	9
LD4322AY	LD4322BY	GaAsP	黄	588	8	10	8	10
LD4322AG	LD4322BG	ギャップ	緑	568	7	9	7	9
LD4322AUR	LD4322BUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD4322AUO	LD4322BUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD4322AUA	LD4322BUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD4322AUY	LD4322BUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD4322AUG	LD4322BUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD4322APG	LD4322BPG	InGaN	ピュアグリーン	525	120	300	120	300
LD4322AUB	LD4322BUB	InGaN	ウルトラブルー	470	30	45	30	45
LD4322AUW	LD4322BUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
