マルチプレックス回路を備えた0.8インチ数値ディスプレイ

数量：



お問い合わせバスケット

モデル：
LD8021C/Dシリーズ
最小注文数：
1000個

ピン1とピン2は共通のピンです。ダイヤモンドカットフォント。マルチプレックス内部回路基板。 0.8インチ2桁7セグメントLEDディスプレイ。 CAとCCの両方のバージョンが利用可能です。
特徴：
1。20.3 mm（0.8インチ）桁の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

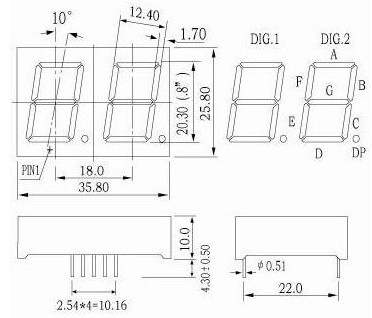

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

2桁7セグメントLEDディスプレイ、桁数：20.30mm（0.8インチ）、外形寸法：35.80×25.80×10.00 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD8021CR	LD8021DR	GaAlAs	スーパーレッド	640	8	10	8	10
LD8021CD	LD8021DD	GaAlAs	こんにちは赤	640	18	25	18	25
LD8021CO	LD8021DO	GaAsP	オレンジ	625	7	9	7	9
LD8021CY	LD8021DY	GaAsP	黄	588	8	10	8	10
LD8021CG	LD8021DG	ギャップ	緑	568	7	9	7	9
LD8021CUR	LD8021DUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD8021CUO	LD8021DUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD8021CUA	LD8021DUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD8021CUY	LD8021DUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD8021CUG	LD8021DUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD8021CPG	LD8021DPG	InGaN	ピュアグリーン	525	120	300	120	300
LD8021CUB	LD8021DUB	InGaN	ウルトラブルー	470	30	45	30	45
LD8021CUW	LD8021DUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
