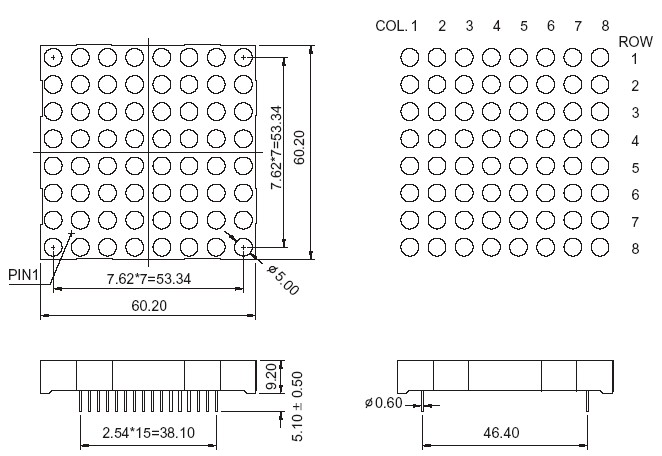

パッケージ外形寸法と内部回路：
LM23088BURPGUB 内部回路 - コモンアノード列
注:
1. すべての寸法はミリメートル (インチ) 単位で、公差は + 特に指定のない限り、0.25mm(0.01インチ)。
2. 仕様は予告なく変更される場合があります。
3. 反射板と PCB の間のギャップは 0.25mm を超えてはなりません。

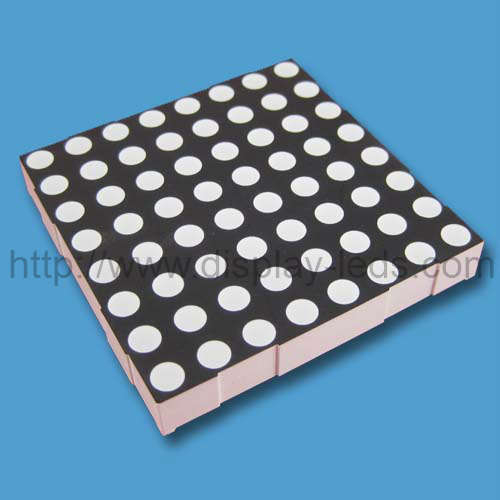

2.3 インチ 8x8 RGB ドットマトリックス LED ディスプレイ 選択ガイド:
| の説明 2.3 インチ 8x8 RGB ドットマトリックス LED ディスプレイ | 部品番号 |
マトリクス高さ 2.3 インチ、60.6x60.6mm LEDマトリクス 寸法、
LEDドットマトリクス8x8、LED RGB発光色：フルカラー、CC。 | LM23088AURPGUB |
マトリクス高さ 2.3 インチ、60.6x60.6mm LEDマトリクス 寸法、
LED ドットマトリックス 5x8、LED 発光 RGB カラー: フルカラー、CA。 | LM23088BURPGUB |
注: 1. CC=カソード列 2. CA=アノード列
これの応用例 RGB LEDドットマトリクス:
使用できます 屋内または半屋外に設置することができます。
屋内または半屋外 RGBドットマトリクスLEDディスプレイ（フルカラー）
シネマLED案内板
駐車場のLEDパネル 高速鉄道駅のLED看板
