2.3 インチ 8x8 LED ドットマトリックス

可用性ステータス:

数量：



お問い合わせバスケット

2.3インチ8x8ドットマトリックスLEDディスプレイ

さまざまな色があります。
一般的な陰極と陽極のドットマトリックスLEDがあります。
行のLEDドット1はピン9に接続され、列のLEDドット1はピン13に接続されます。
16ピンLEDマトリックスディスプレイモジュール。
反射面は黒、白、または灰色の面があります。

カテゴリー：ドットマトリックスLEDディスプレイ 8×8 ドットマトリックスLEDディスプレイ 2.3インチ8 x 8単色LEDドットマトリックス
2.3インチ5x8ドットマトリックスLEDディスプレイ 2インチ8 x 8ドットマトリックスLEDディスプレイ

LM23088A / BシリーズのPDFデータシート

特徴：

1。高さ60.6mm（2.3インチ）のマトリックス

2.直径5mm丸ドットLEDマトリックスモジュール

3.ピッチ：7.62mm（隣接するマトリックス間の距離は点を導きました）

4.広い視野角

発光色の範囲

6.私は互換性のある

7.マトリックスLEDの点ごとの低い電力の消費

8.黒いですか灰色の表面、白い区分
9. RoHSおよびREACH認証

支払い条件： TT、ウェスタンユニオン、L / C、現金またはpaypal。

RoHSコンプライアンスREACHコンプライアンス

パッケージ寸法と内部回路図：

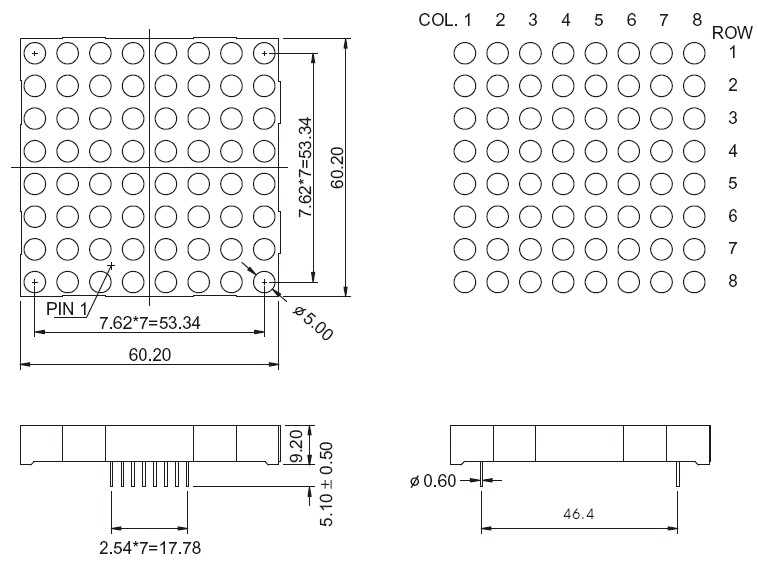

2.3 インチ 8x8 LED ドットマトリクスの寸法
2.3 インチ 8x8 LED ドットマトリックス回路
注:

1. すべての寸法はミリメートル (インチ) 単位で、公差は + 特に指定のない限り、0.25mm(0.01インチ)。

2. 仕様は予告なく変更される場合があります。

3. 反射板と PCB の間のギャップは 0.25mm を超えてはなりません。

2.3インチ8x8ドットマトリクスLEDディスプレイ 選択ガイド:

部品番号	説明	I_F=1ドットあたり20mA
部品番号	説明	分。	典型的。
LM23088AR	CC^[1]、スーパーレッド（640nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	8	10
LM23088BR	カリフォルニア州^[2]、スーパーレッド（640nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	8	10
LM23088AUR	CC^[1]、ウルトラレッド（640nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088BUR	カリフォルニア州^[2]、ウルトラレッド（640nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088AUO	CC^[1]、ウルトラオレンジ（625nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	45	60
LM23088BUO	カリフォルニア州^[2]、ウルトラオレンジ（625nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	45	60
LM23088AUA	CC^[1]、ウルトラアンバー (605nm) 8x8 LED ドットマトリックス、マトリックス高さ 2 インチ、LED 丸ドットサイズ 5mm、LED マトリックスモジュールサイズ: 60.2x60.2mm。	30	45
LM23088BUA	カリフォルニア州^[2]、ウルトラアンバー（605nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、LEDマトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088AUY	CC^[1]、ウルトラアンバー（595nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088購入する	カリフォルニア州^[2]、ウルトラアンバー（595nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM230888月	CC^[1]、ウルトラグリーン（572nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088バグ	カリフォルニア州^[2]、ウルトラグリーン（572nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088APG	CC^[1]、ピュアグリーン（525nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	120	300
LM23088BPG	カリフォルニア州^[2]、ピュアグリーン（525nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	120	300
LM23088AUB	CC^[1]、ウルトラブルー（470nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088BUB	カリフォルニア州^[2]、ウルトラブルー（470nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	30	45
LM23088AUW	CC^[1]、ウルトラホワイト（470nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	100	120
LM23088BUW	カリフォルニア州^[2]、ウルトラホワイト（470nm）8x8 LEDドットマトリクス、マトリクス高さ2インチ、LED丸ドットサイズ5mm、マトリクスモジュールサイズ：60.2x60.2mm。	100	120
ユニット：	\	マクド	マクド

注: 1. CC=カソード列 2. CA=アノード列

どこで使えますか?

次のような屋内または半屋外で使用できます。

屋内または半屋外の娯楽施設

駐車場ゲーム機高速鉄道駅
