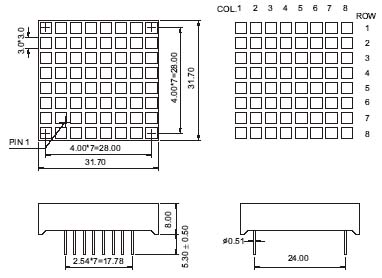

パッケージ寸法と内部回路：
ノート：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 品番 | チップ | IV @ IF = 20mA |
| CC[1] | CA[2] | 素材 | 色 | WLD | ワンドット |
| 分 | タイプ |
| LM12288AR | LM12288BR | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| LM12288AD | LM12288BD | GaAlAs | こんにちは赤 | 640 | 18 | 25 |
| LM12288AO | LM12288BO | GaAsP | オレンジ | 625 | 7 | 9 |
| LM12288AY | LM12288BY | GaAsP | 黄 | 588 | 8 | 10 |
| LM12288AG | LM12288BG | ギャップ | 緑 | 568 | 7 | 9 |
| LM12288AUR | LM12288BUR | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| LM12288AUO | LM12288BUO | AlGaInP | ウルトラオレンジ | 625 | 45 | 60 |
| LM12288AUA | LM12288BUA | AlGaInP | ウルトラアンバー | 65 | 30 | 45 |
| LM12288AUY | LM12288BUY | AlGaInP | ウルトライエロー | 595 | 30 | 45 |
| LM12088AUG | LM12288BUG | AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| LM12288APG | LM12288BPG | InGaN | ピュアグリーン | 525 | 120 | 300 |
| LM12288AUB | LM12288BUB | InGaN | ウルトラブルー | 470 | 30 | 45 |
| LM12288AUW | LM12288BUW | InGaN | ウルトラホワイト | \ | 100 | 120 |
| 単位： | \ | \ | \ | nm | McD | McD |
ノート：
ＣＣ ＝陰極行、２。
2. CA =陽極列
ノート：
ＣＣ ＝カソード行
2. CA =陽極列
どこで使えますか？
次のように屋内または半屋外で使用できます。
屋内または半屋外の娯楽施設
駐車場ゲーム機高速鉄道駅
