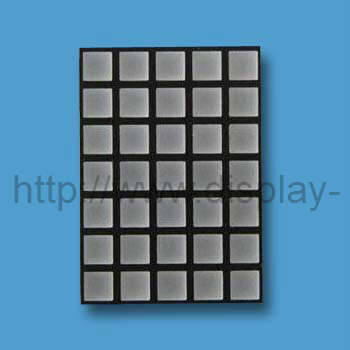

2 インチ 5x7 LED 正方形ドット マトリクス

ノート：

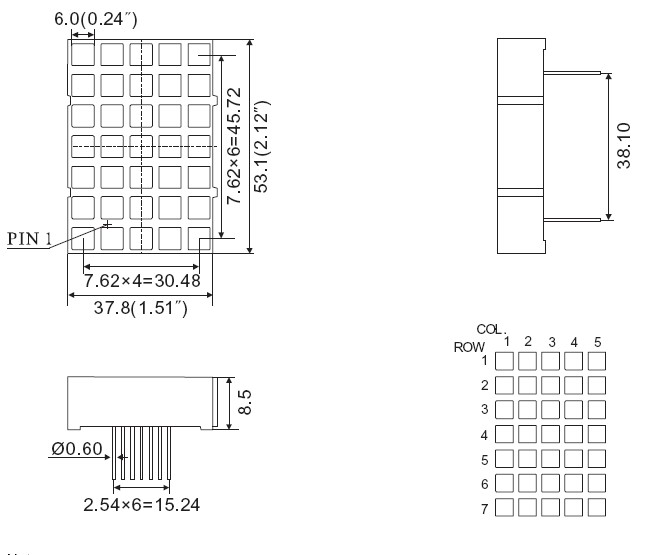

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

2インチ5x7 LEDスクエアドットマトリックス選択ガイド：

品番	説明	私F= 1ドットあたり20mA		より多くの情報
		分	タイプ
LM20157AR	CC[1]、スーパーレッド（640nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LEDスクエアドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm。	8	10	PDF
LM20157BR	CA[2]、スーパーレッド（640nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	8	10	PDF
LM20157AUR	CC[1]、ウルトラレッド（640nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157BUR	CA[2]、ウルトラレッド（640nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157あお	CC[1]、ウルトラオレンジ（625nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157BUO	CA[2]、ウルトラオレンジ（625nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157AUA	CC[1]、ウルトラアンバー（605nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	45	60	PDF
LM20157BUA	CA[2]、ウルトラアンバー（605nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	45	60	PDF
LM20157AUY	CC[1]、ウルトラアンバー（595nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157購入	CA[2]、ウルトラアンバー（595nm）5×7 LEDドットマトリックス、2インチマトリックス           高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM201578月	CC[1]、ウルトラグリーン（572nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157バグ	CA[2]、ウルトラグリーン（572nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157APG	CC[1]、純緑色（525nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	120	300	PDF
LM20157BPG	CA[2]、純緑色（525nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	120	300	PDF
LM20157AUB	CC[1]、ウルトラブルー（470nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157BUB	CA[2]、ウルトラブルー（470nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	30	45	PDF
LM20157AUW	CC[1]、ウルトラホワイト（470nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	100	120	PDF
LM20157BUW	CA[2]、ウルトラホワイト（470nm）5×7 LEDドットマトリックス、2インチマトリックスの高さ、LED平方 ドットサイズ6×6mm、LEDマトリックスモジュールサイズ：57.8×53.1mm	100	120	PDF
単位：	\	McD	McD	\

注：1. CC =カソード行2. CA =アノード行

応用：

    公共の場用エレベーターディスプレイLED情報ディスプレイ
