LM12257A/Bシリーズ
PCS
1000個

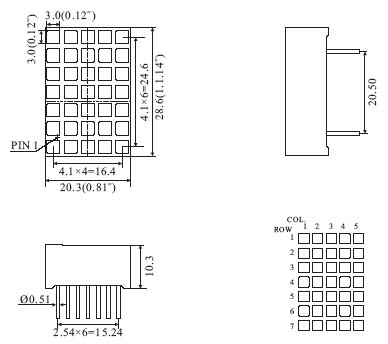

RoHSコンプライアンスREACHコンプライアンス PDFデータシートダウンロード パッケージ寸法と内部回路：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 品番 | チップ | IV @ IF = 20mA | ||||
| CC[1] | CA[2] | 素材 | 色 | WLD | ワンドット | |
| 分 | タイプ | |||||
| LM12257AR | LM12257BR | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| LM12257AD | LM12257BD | GaAlAs | こんにちは赤 | 640 | 18 | 25 |
| LM12257AO | LM12257BO | GaAsP | オレンジ | 625 | 7 | 9 |
| LM12257AY | LM12257BY | GaAsP | 黄 | 588 | 8 | 10 |
| LM12257AG | LM12257BG | ギャップ | 緑 | 568 | 7 | 9 |
| LM12257AUR | LM12257BUR | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| LM12257AUO | LM12257BUO | AlGaInP | ウルトラオレンジ | 625 | 45 | 60 |
| LM12257AUA | LM12257BUA | AlGaInP | ウルトラアンバー | 605 | 30 | 45 |
| LM12257AUY | LM12257BUY | AlGaInP | ウルトライエロー | 595 | 30 | 45 |
| LM12257AUG | LM12257BUG | AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| LM12257APG | LM12257BPG | InGaN | ピュアグリーン | 525 | 120 | 300 |
| LM12257AUB | LM12257BUB | InGaN | ウルトラブルー | 470 | 30 | 45 |
| LM12257AUW | LM12257BUW | SMD | ウルトラホワイト | \ | 100 | 120 |
| 単位： | \ | \ | \ | nm | McD | McD |
ノート：
ＣＣ ＝陰極行、２。
2. CA =陽極列
どこで使えますか？
次のように屋内または半屋外で使用できます。
屋内または半屋外の娯楽施設
駐車場ゲーム機高速鉄道駅
RoHSコンプライアンスREACHコンプライアンス PDFデータシートダウンロード パッケージ寸法と内部回路：
1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。
2.仕様は予告なしに変更されることがあります。
3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。
表1：
| 品番 | チップ | IV @ IF = 20mA | ||||
| CC[1] | CA[2] | 素材 | 色 | WLD | ワンドット | |
| 分 | タイプ | |||||
| LM12257AR | LM12257BR | GaAlAs | スーパーレッド | 640 | 8 | 10 |
| LM12257AD | LM12257BD | GaAlAs | こんにちは赤 | 640 | 18 | 25 |
| LM12257AO | LM12257BO | GaAsP | オレンジ | 625 | 7 | 9 |
| LM12257AY | LM12257BY | GaAsP | 黄 | 588 | 8 | 10 |
| LM12257AG | LM12257BG | ギャップ | 緑 | 568 | 7 | 9 |
| LM12257AUR | LM12257BUR | AlGaInP | ウルトラレッド | 640 | 30 | 45 |
| LM12257AUO | LM12257BUO | AlGaInP | ウルトラオレンジ | 625 | 45 | 60 |
| LM12257AUA | LM12257BUA | AlGaInP | ウルトラアンバー | 605 | 30 | 45 |
| LM12257AUY | LM12257BUY | AlGaInP | ウルトライエロー | 595 | 30 | 45 |
| LM12257AUG | LM12257BUG | AlGaInP | ウルトラグリーン | 573 | 30 | 45 |
| LM12257APG | LM12257BPG | InGaN | ピュアグリーン | 525 | 120 | 300 |
| LM12257AUB | LM12257BUB | InGaN | ウルトラブルー | 470 | 30 | 45 |
| LM12257AUW | LM12257BUW | SMD | ウルトラホワイト | \ | 100 | 120 |
| 単位： | \ | \ | \ | nm | McD | McD |
ノート：
ＣＣ ＝陰極行、２。
2. CA =陽極列
どこで使えますか？
次のように屋内または半屋外で使用できます。
屋内または半屋外の娯楽施設
駐車場ゲーム機高速鉄道駅
