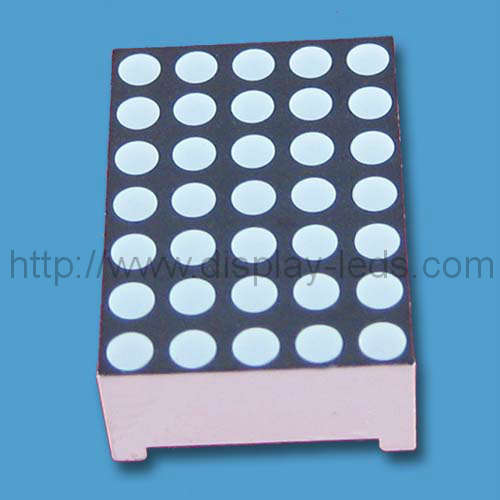

0.7 インチ 5x7 デュアルカラー LED ドットマトリックス

特徴：
1. 桁高さ 17.80mm (0.70 インチ)
2.ドットサイズ：直径1.90mm
3.ピッチ: 2.54mm
4.広い視野角
5. 発光色 - 赤と緑
6.IC対応
7. 低消費電力
8. 顔は黒または灰色、部分は白

RoHS準拠 REACH コンプライアンス

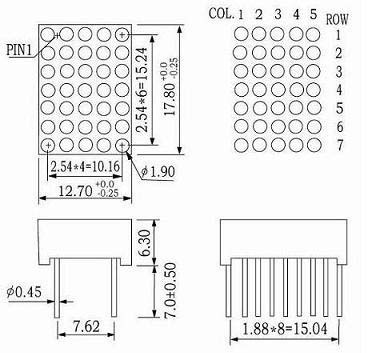

パッケージ外形寸法と内部回路：

注:

1. すべての寸法はミリメートル (インチ)、公差は + 特に指定のない限り、0.25mm(0.01インチ)。

2. 仕様は予告なく変更する場合があります。

3. 反射板と PCB の間のギャップは 0.25mm を超えてはなりません。

表1:

0.70インチ5x7赤緑LEDドットマトリクスモジュール、マトリクス高さ：17.80mm（0.70インチ）、外形寸法：17.80x12.70x6.30mm（LxWxH）
説明	部品番号		チップ			Iv(mcd)@20mA
	カソード列	アノード列	材料	色	ワールドLD (nm)	ワンドット
						分。	典型的。
標準輝度	LM7057ARG	LM7057BRG	ガアルア	スーパーレッド	640	8	10
			ギャップ	緑	568	7	9
超高輝度	LM7057AURUG	LM7057ブルグ	AlGaInP	ウルトラレッド	640	30	45
			AlGaInP	ウルトラグリーン	573	30	45

どこで使えますか?

次のような屋内または半屋外で使用できます。

屋内または半屋外の娯楽施設バス停

駐車場ゲーム機高速鉄道駅
