LSD4011A/Bシリーズ - 1桁の英数字 表面実装ディスプレイ

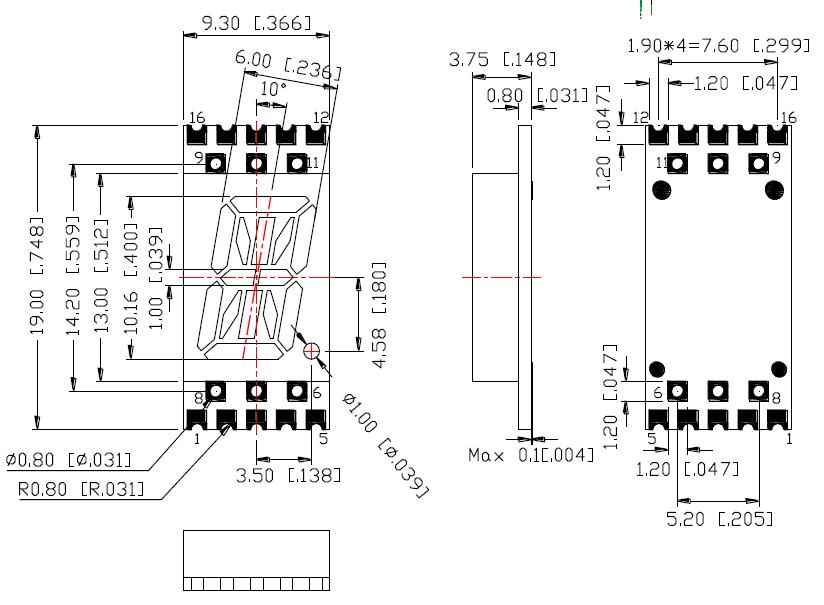

1. パッケージ外形寸法と内部回路図
注:
すべての寸法はミリメートル (インチ) 単位であり、特に指定がない限り、公差は 0.25 mm (0.010) です。
2. 特徴
文字（桁）の高さ 0.4 インチ

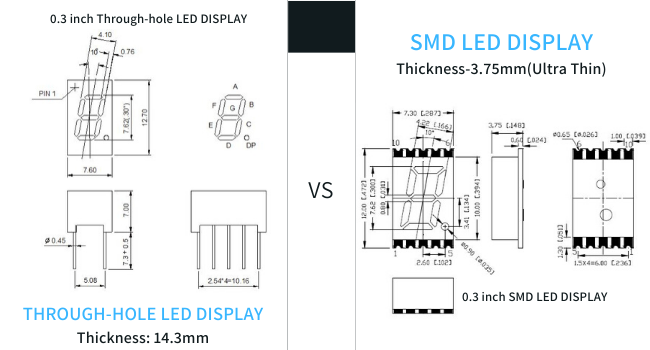

従来のディスプレイよりも厚みが薄いです。
利用可能な電極: 共通のカソードまたはアノード
さまざまな色をご用意しております
パッケージ: SMT 製造用テープアンドリール (1000 個/リール)。
3. 説明

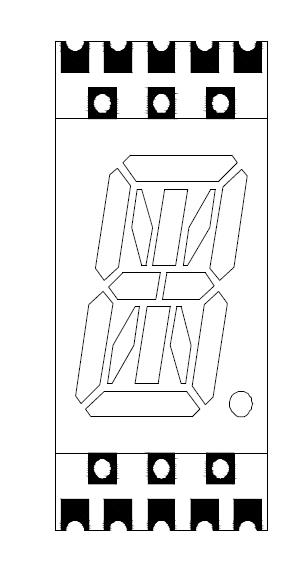

LSD4011 は、桁高さ 10.16 mm (0.4') の英数字ディスプレイです。
このディスプレイは、明るい周囲光の下でも優れた信頼性を提供します。
このデバイスは白いセグメントと灰色の表面で作られています。

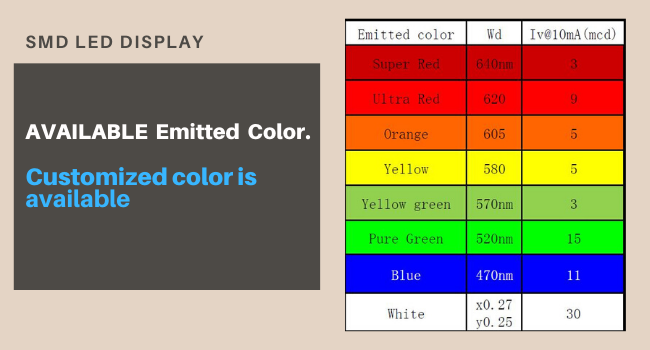

4. 選定ガイド
コモンカソード P/N | コモンアノード部品番号 | 説明 | 波長・発光色(材質) | レンズの種類 |
LSD4011AR | LSD4011BR | 0.4インチシングルディグ。赤の英数字 smd LED ディスプレイ、Rt.手十進数 | 640nm/ダークレッド(AlGaInP) | ホワイトディフューズド |
LSD4011AUR | LSD4011BUR | 0.4インチシングルディグ。赤の英数字 smd LED ディスプレイ、Rt.手十進数 | 630nm/ブリリアントレッド(AlGaInP) | ホワイトディフューズド |
LSD4011AA | LSD4011BA | 0.4インチシングルディグ。 org 英数字 smd LED ディスプレイ、Rt.手十進数 | 601-605nm/ブリリアンオレンジ(AlGaInP) | ホワイトディフューズド |
LSD4011AY | LSD4011BRY | 0.4インチシングルディグ。叫ぶ。英数字smd LED ディスプレイ、Rt.手十進数 | 590nm/ブリリアントイエロー(AlGaInP) | ホワイトディフューズド |
LSD4011AG | LSD4011BG | 0.4インチシングルディグ。 grn 英数字 smd LED ディスプレイ、Rt.手十進数 | 568-570nm/ブリリアントイエローグリーン(AlGaInP) | ホワイトディフューズド |
LSD4011APG | LSD4011BPG | 0.4インチシングルディグ。純粋な grn 英数字 smd LED ディスプレイ、Rt.手十進数 | 568-570nm/ピュアグリーン GREEN(AlGaInP) | ホワイトディフューズド |
LSD4011AB | LSD4011BB | 0.4インチシングルディグ。青色の英数字 smd LED ディスプレイ、Rt.手十進数 | 468-470nm/ブルー(InGaN) | ホワイトディフューズド |
LSD4011AW | LSD4011BW | 0.4インチシングルディグ。白い英数字smd LED ディスプレイ、Rt.手十進数 | 純白/クールホワイト(InGaN) | ホワイトディフューズド |
5. 電気的特性と絶対最大定格
放出された 色 | 電気光学 特徴[1] | 絶対最大値 評価[1] | |||||
VF@ 私F=20mA[1] | 逆行する 現在 VR=5V | 消費電力 | 直流順電流 | ピーク順電流[2] | |||
典型的。 | 最大。 | ||||||
ダークレッド | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
2.0 | 2.4 | 10 | 60 | 25 | 60 | ||
ブリリアントレッド | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
ブリリアントオレンジ | 2.1 | 2.4 | 10 | 60 | 25 | 60 | |
ブリリアントイエローグリーン | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
ブリリアントイエロー | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
ピュアグリーン | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
青 | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
ピュア/クールホワイト | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
ユニット： | \ | V | V | uA | mW | ミリアンペア | ミリアンペア |

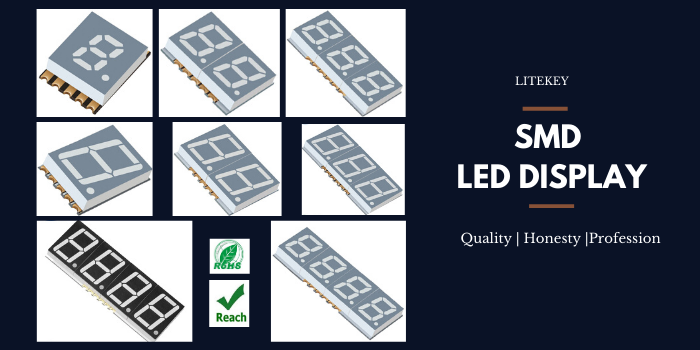

6. 一般的な SMD ディスプレイのタイプ:

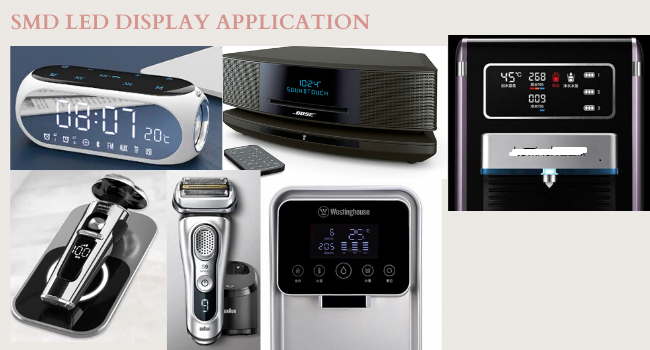

7. アプリケーション
屋内での使用に適しています。
オーディオシステム。
セットトップボックス。
ゲーム機。
テレビのチャンネルインジケーター。
ステータスを数値で表示
詳細についてはお問い合わせください。
