LSD4011A/B
LITEKEY
8531200000

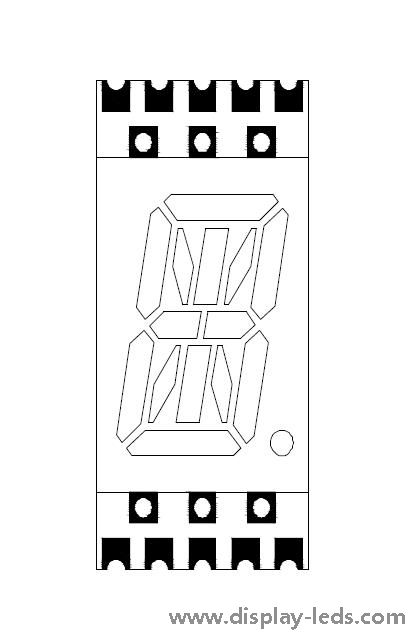

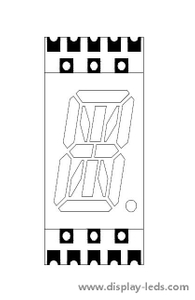

0.40 インチの 1 桁の英数字 SMD LED ディスプレイ

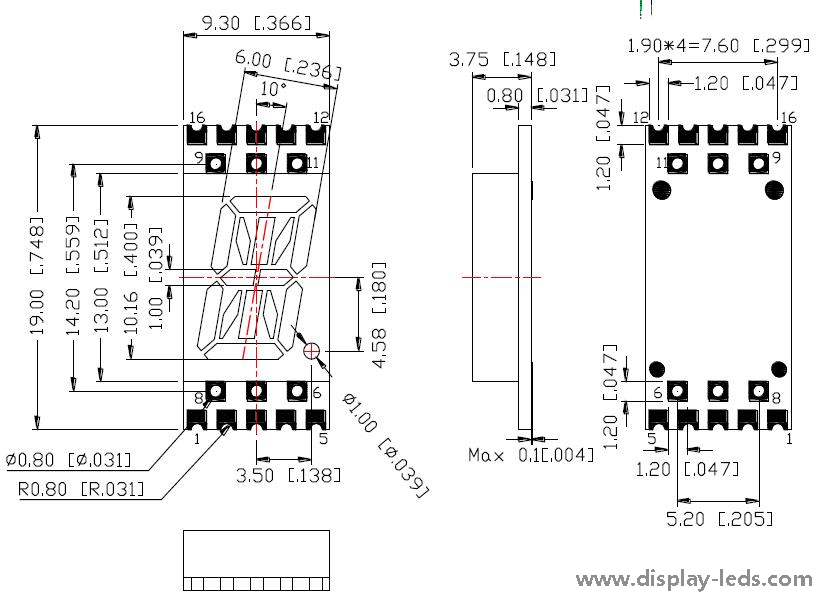

1. 外形寸法と内部回路図
注:
すべての寸法はミリメートル (インチ) 単位であり、特に指定がない限り、公差は 0.25 mm (0.010) です。
2. 選定ガイド
部品番号 | チップ | Iv@IF=20mA | ||||
一般 アノード | 一般 陰極 | 材料 | 色 | WLD | チップごと | |
分。 | 典型的。 | |||||
LSD4011BR-G | LSD4011AR-G | AlGaInP | スーパーレッド | 640 | - | 8 |
LSD4011BUR-G | LSD4011AUR-G | AlGaInP | ウルトラレッド | 620 | - | 15 |
LSD4011BO-G | LSD4011AO-G | AlGaInP | オレンジ | 605 | - | 40 |
LSD4011BY-G | LSD4011AY-G | AlGaInP | 黄色 | 580 | - | 50 |
LSD4011BG-G | LSD4011AG-G | AlGaInP | 緑 | 570 | - | 16 |
LSD4011BPG-G | LSD4011APG-G | InGaN | ピュアグリーン | 520 | - | 35 |
LSD4011BB-G | LSD4011AB-G | InGaN | 青 | 470 | - | 25 |
LSD4011BR-G | LSD4011AR-G | InGaN | 白 | x0.27/y0.25 | - | 60 |
ユニット： | \ | \ | \ | nm | マクド | マクド |
3. 電気的特性と絶対最大定格
パラメータ | 電気 光学特性[1] | 絶対 最大定格[1] | ||||
発光色 | 順電圧 @IF=20mA | 逆行する | 力 散逸 | DCフォワード 現在 | ピークフォワード 現在[2] | |
チップごと | 典型的。 | 最大。 | ||||
スーパーレッド | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
ウルトラレッド | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
オレンジ | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
黄色 | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
緑 | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
ピュアグリーン | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
青 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
白 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
ユニット： | V | V | uA | mW | ミリアンペア | ミリアンペア |
4. 適用 表面実装 LED ディスプレイ(SMD LEDディスプレイ)
﹒家電製品。
﹒インストルメントパネル。
﹒デジタル読み取り値が表示されます。
詳細についてはお問い合わせください。
