LLS3528P2UY-JY10-CL60
LITEKEY
8541410000
超高輝度黄色/黄色 PLCC ドーム SMD LED、角度 60 度
このドーム SMD LED は業界標準パッケージにパッケージされています。これらのドーム LED は高い信頼性の性能を備えており、特に屋外での使用において、幅広い環境条件下で動作するように設計されています。
このドーム LED は、チャンネルレター/建築照明/可変メッセージサイン (VMS) および価格変更装置、特に屋外環境で広く使用されています。
3.5mm×2.8mm SMT LED、厚さ3.5mm
高い信頼性
低動作電圧、低消費電力、長寿命
PBフリー製品（EUのRoHS準拠）
あらゆるSMTアセンブリに適しています
湿気感受性レベル: レベル 5a
チップ材質：サイコロの材質: InGaN/AIGaInP; 明るい色: 琥珀/黄色; レンズカラー: フォグコロイド
物理的な体の色: ホワイト/ブラック
·LED写真

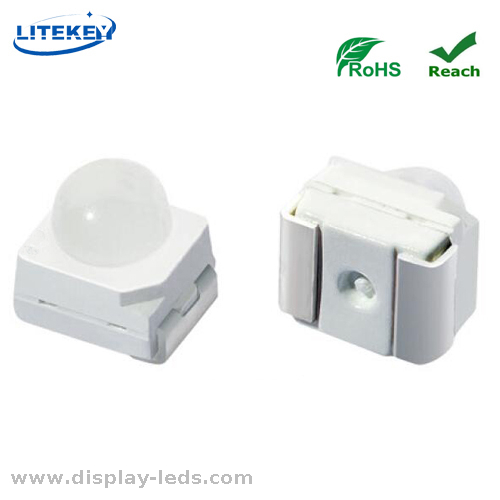

Dome 3528 SMD LED、白色面付き

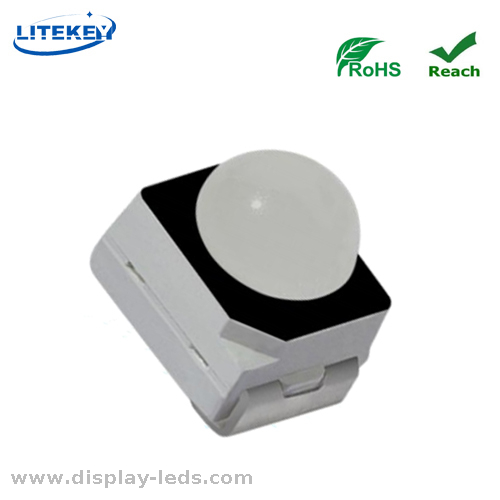

Dome 3528 SMD LED（ホワイトフェイス付き）
·外形寸法
·絶対最大定格 (Ta=25℃)
アイテム | シンボル | 最大 | ユニット | 試験条件 |
消費電力 | PD | 40 | mW | IF=20mA |
100 | mW | IF=50mA | ||
連続順電流 | もし | 20 | ミリアンペア | IF=20mA |
50 | ミリアンペア | IF=50mA | ||
パルス順電流(1/10デューティサイクル0.1msパルス幅) | IFP | 80 | ミリアンペア | IF=50mA |
逆電圧 | VR | 5 | V | -- |
静電気放電(HBM) | ESD | 2000 | V | -- |
動作温度範囲 | トップル | -30 ～ +80 | ℃ | -- |
保存温度範囲 | tstg | -30 ～ +85 | ℃ | -- |
ジャンクション温度 | ティ | ≤125 | ℃ | -- |
·電気的・光学的特性 (Ta=25℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット |
順電圧 | VF | IF=20mA または IF=50mA | 2.0 | -- | 2.2 | V |
2.2 | -- | 2.4 | V | |||
2.4 | -- | 2.6 | V | |||
光度 | Ⅳ | IF=20mA | 1000 | -- | 2000 | マクド |
IF=50mA | 3000 | -- | 5000 | マクド | ||
主波長 | λd | IF=20mA または IF=50mA | 588 | -- | 596 | nm |
588 | -- | 596 | nm | |||
視野角 | 2θ1/2 | IF=20mA | 40 | -- | 60 | 度 |
逆電流 | IR | VR =5V | - | - | 10 | uA |
·応用
チャンネルレター/建築照明/可変メッセージサイン (VMS)
価格変動要因、特に屋外環境
セキュリティ監視、車のライト、3Cインジケーター、信号機
7.集中力：LEDの研究開発、生産、販売に注力します。
