LLS3528PLC6RGB-AY-CL60
LITEKEY
8541410000
超高輝度 RGB PLCC ドーム SMD LED (角度 60 度)
このドーム SMD LED は業界標準パッケージにパッケージされています。これらのドーム LED は高い信頼性の性能を備えており、特に屋外での使用において、幅広い環境条件下で動作するように設計されています。
このドーム LED は、チャンネルレター/建築照明/可変メッセージサイン (VMS) および価格変更装置、特に屋外環境で広く使用されています。
3.5mm×2.8mm SMT LED
高い信頼性
低動作電圧、低消費電力、長寿命
PBフリー製品（EUのRoHS準拠）
あらゆるSMTアセンブリに適しています
湿気感受性レベル: レベル 5a
チップ材質：サイコロの材質: InGaN/AIGaInP; 明るい色: RGB; レンズカラー: フォグコロイド
·LED写真
Dome 3528 SMD LED、白色面付き
Dome 3528 SMD LED（ホワイトフェイス付き）

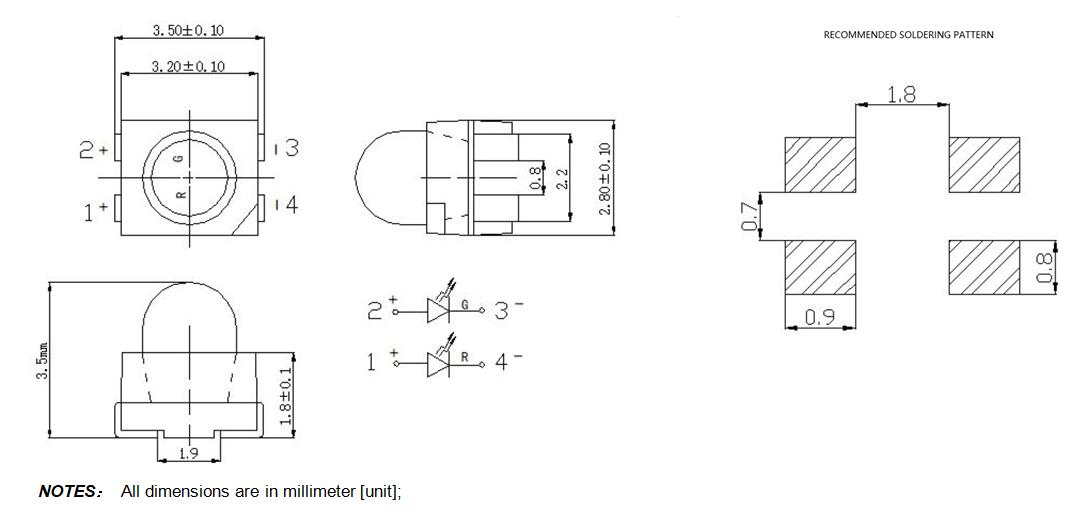

·外形寸法
·絶対最大定格 (Ta=25℃)
アイテム | シンボル | 最大 | ユニット | |
消費電力 | PD | 200 | mW | |
連続転送 現在 | もし | 3*20 | ミリアンペア | |
パルス転送 電流(1/10デューティサイクル0.1msパルス幅) | IFP | 3*30 | ミリアンペア | |
逆電圧 | VR | 5 | V | |
静電気 放電(HBM) | ESD | R | 2000 | V |
動作温度 範囲 | トップル | -30 ～ +80 | ℃ | |
保管温度 範囲 | tstg | -30 ～ +85 | ℃ | |
ジャンクション温度 | ティ | ≤125 | ℃ | |
·電気的・光学的特性 (Ta=25℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット | |
順電圧 | VF | IF=20mA | R | 2.0 | -- | 2.4 | V |
IF=20mA | G | 2.8 | -- | 3.4 | |||
IF=20mA | B | 2.8 | -- | 3.4 | |||
光度 | Ⅳ | IF=20mA | R | 400 | -- | 600 | マクド |
IF=20mA | G | 800 | -- | 1500 | |||
IF=20mA | B | 200 | -- | 400 | |||
支配的な 波長 | λd | IF=20mA | R | 620 | -- | 630 | nm |
IF=20mA | G | 520 | -- | 530 | |||
IF=20mA | B | 460 | -- | 470 | |||
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | 度 | |
逆電流 | IR | VR = 5V | -- | -- | 10 | uA | |
·応用
チャンネルレター/建築照明/可変メッセージサイン (VMS)
価格変動要因、特に屋外環境
セキュリティ監視、車のライト、3Cインジケーター、信号機
7.集中力：LEDの研究開発、生産、販売に注力します。
