日本語LTO56URC-650
LITEKEY
8477900000
製品名: レーザーダイオード赤色 Typ.5mW 650nm、TO 56 パッケージ

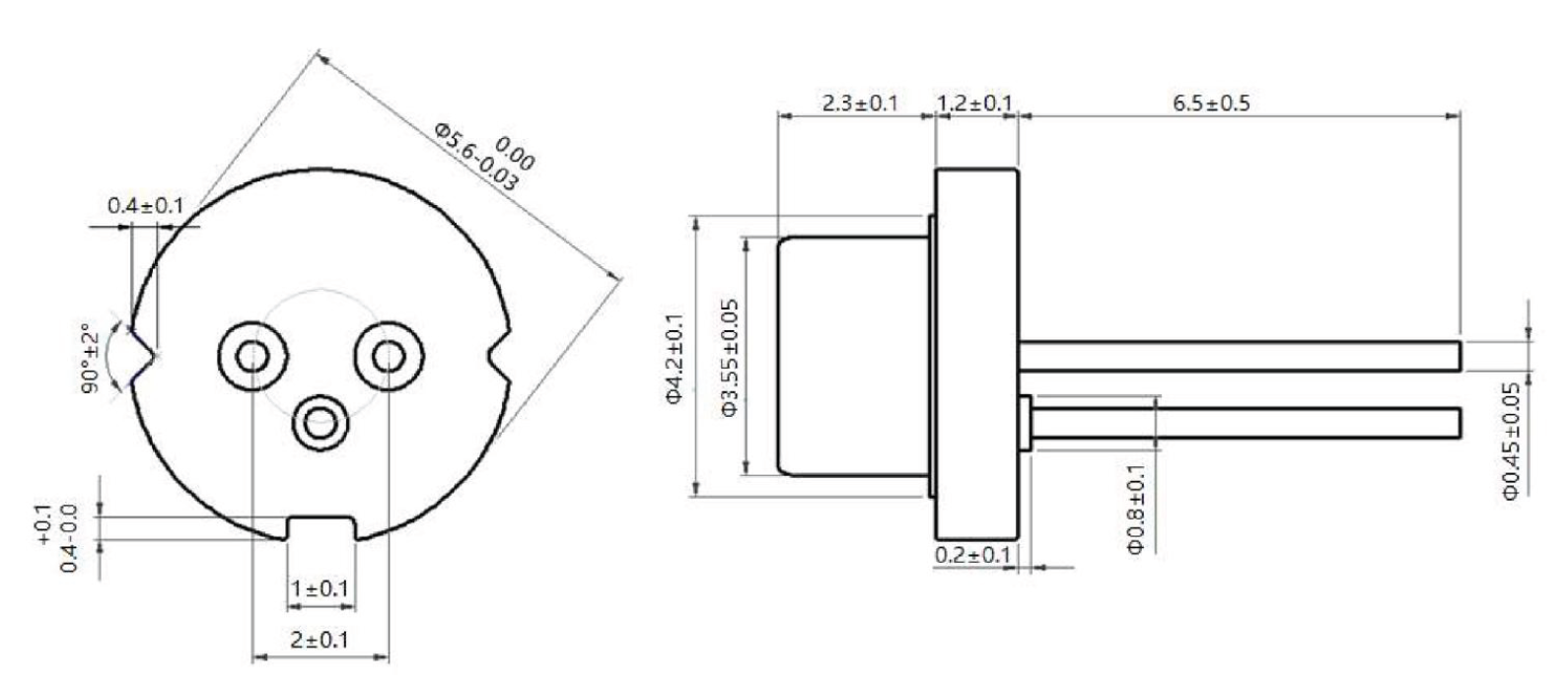

1.Pパッケージ寸法

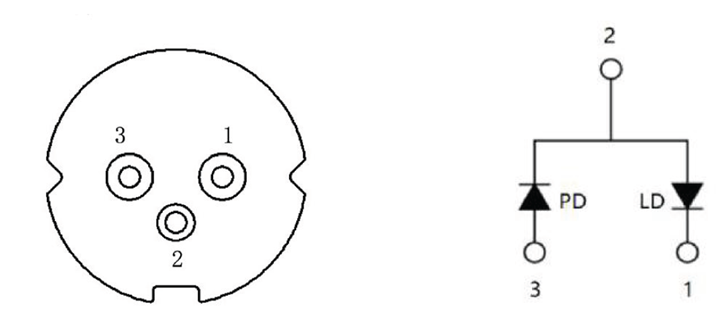

・底面図と推奨接続
注意事項：単位：mm
·絶対最大定格 (Ta=25℃)
パラメータ | シンボル | 価値 | ユニット |
最大光出力 力 | ポ | 7 | mW |
逆電圧レーザー | VR | 2 | V |
逆電圧-PIN PD | VR(PIN) | 30 | V |
動作温度 | トップ | -40～+60 | ℃ |
保管温度 | tstg | -40～+60 | ℃ |
はんだ付け温度 | ツォル | 最大。 260℃ 3秒以下 | |
注記：
1. パルスフォワード 現在の条件: デューティ 1%、パルス幅 = 10us。
2. はんだ付け条件：はんだ付け条件は250℃、5秒で完了してください。
·電気的・光学的特性 (Ta=25℃)
パラメータ | シンボル | 価値 | ユニット | ||
分。 | 典型的。 | 最大。 | |||
動作電圧 | VF | -- | 2.1 | 2.3 | V |
動作電流 | もし | -- | 17 | 20 | ミリアンペア |
光出力パワー | ポ | -- | 5 | -- | mW |
発振波長 | λ | -- | 650 | 660 | nm |
電流を監視する | 私は | -- | 0.2 | 0.3 | ミリアンペア |
閾値電流 | Ith | -- | 11 | 15 | ミリアンペア |
斜面効率 | SE | 0.6 | 0.9 | -- | あり |
ビーム発散 | θ | -- | 38/8 | 42/10 | 度 |
7.集中力：LEDの研究開発、生産、販売に注力します。
