日本語LTO56URCZP-650
LITEKEY
8477900000
製品名: レーザーダイオード赤色 Typ.12mW 650nm、TO 56 パッケージ

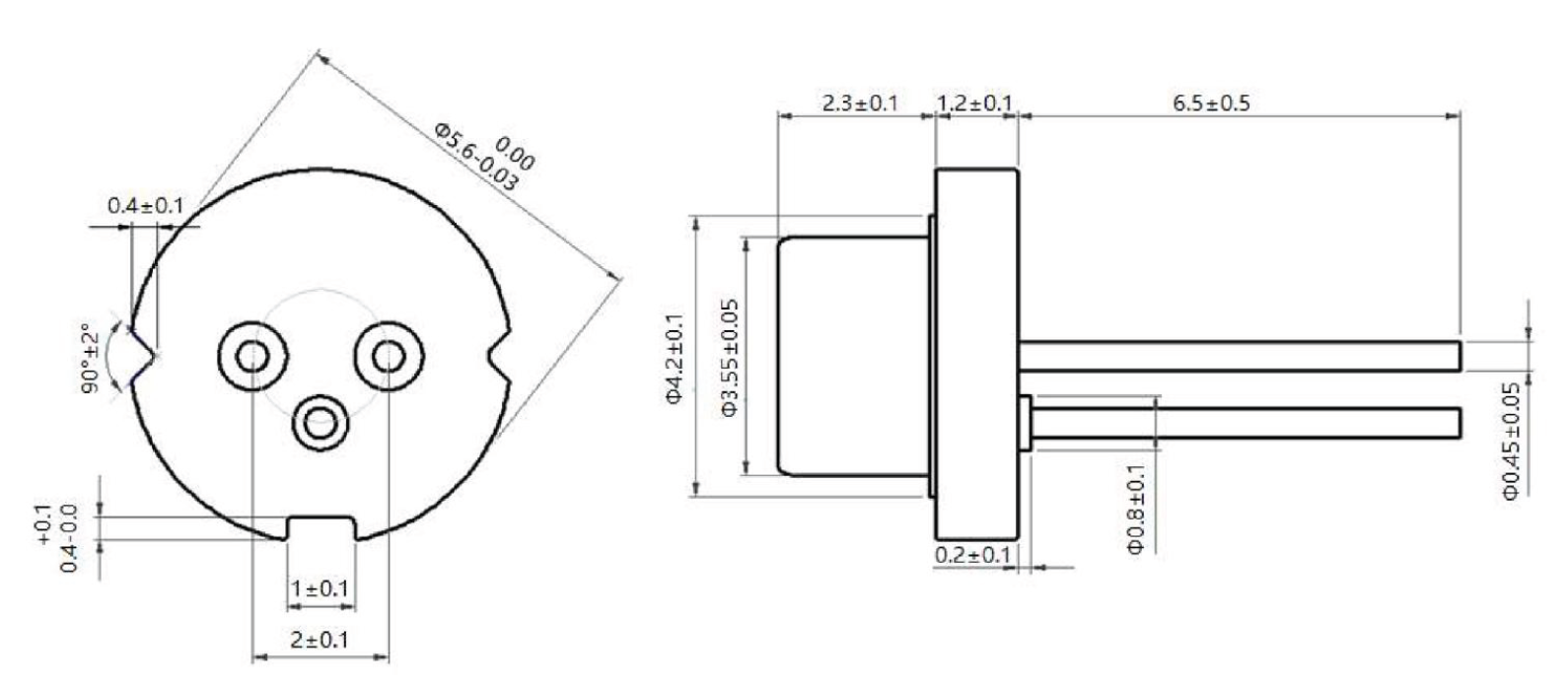

1.Pパッケージ寸法
底面図と推奨接続
·絶対最大定格 (Ta=25℃)
パラメータ | シンボル | 価値 | ユニット |
最大光出力 力 | ポ | 12 | mW |
逆電圧レーザー | VR | 2 | V |
逆電圧-PIN PD | VR(PIN) | 30 | V |
動作温度 | トップ | -40～+60 | ℃ |
保管温度 | tstg | -40～+60 | ℃ |
はんだ付け温度 | ツォル | 最大。 260℃ 3秒以下 | |
注記：
1. パルスフォワード 現在の条件: デューティ 1%、パルス幅 = 10us。
2. はんだ付け条件：はんだ付け条件は250℃、5秒で完了してください。
·電気的・光学的特性 (Ta=25℃)
パラメータ | シンボル | 価値 | ユニット | ||
分。 | 典型的。 | 最大。 | |||
動作電圧 | VF | -- | 2.2 | 2.3 | V |
動作電流 | もし | -- | 22 | 25 | ミリアンペア |
光出力パワー | ポ | -- | 12 | -- | mW |
発振波長 | λ | -- | 650 | 660 | nm |
電流を監視する | 私は | -- | 0.3 | 0.6 | ミリアンペア |
閾値電流 | Ith | -- | 11 | 15 | ミリアンペア |
斜面効率 | SE | 0.6 | 0.9 | -- | あり |
ビーム発散(平行/垂直) | θ | -- | 36/7 | 38/10 | 度 |
7.集中力：LEDの研究開発、生産、販売に注力します。
