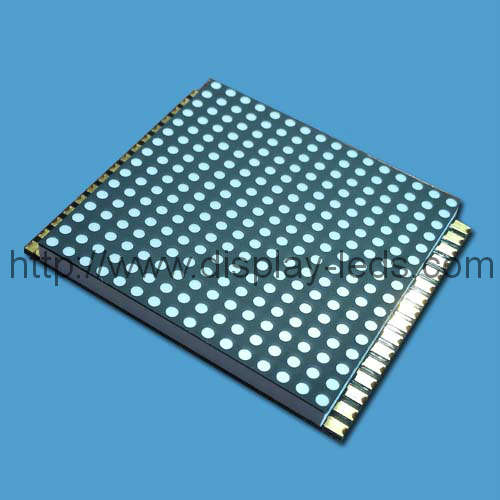

SMT 16x16 LED ドットマトリックス

可用性ステータス:
数量：
お問い合わせ バスケット

  • LSM1601616

  • LITEKEY

  • 8531200000

1.6 インチ 16x16 SMT ドットマトリックス LED ディスプレイ


  1. マトリクス高さ1.6インチ。

  2. 1 行につき 16 ドット、列に 16 ドット ドットマトリクスLEDモジュール;

  3. 丸いドットのサイズ: 直径 1.7 mm。

  4. あたりの外形寸法 LEDドットマトリクスモジュール: 40x40mm;

  5. 共通のカソードとアノードの両方でさまざまな LED 発光色が利用可能 ドットマトリクスLED 利用可能です。

  6. 行の LED ドット 1 はピン 16 に接続され、列の LED ドット 1 はピン 1 に接続されます。

  7. スルーホール32ピン LEDマトリックスディスプレイ モジュール;

  8. LEDマトリックスモジュール 表面色：黒またはグレー、LEDドット色：白または無色透明。

  9. 1.6 インチ ドット マトリクス LED ディスプレイの REACH および RoHS 認証

             7 セグメント LED ディスプレイ REACH 認証済み            LEDドットマトリックス RoHS認証済み




パッケージ外形寸法と内部回路

これはカスタマイズされた LED ドット マトリックスです。詳細を知りたい場合は、お問い合わせください。


1.6 インチ 16x16 ドットマトリックス LED ディスプレイ


セレクションガイド

       部品番号        説明        IF=1ドットあたり20mA
       分。        典型的。
       LSM1601616AR        CC[1]、スーパーレッド（640nm）  16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリックスモジュールサイズ：40x40mm。        8        10
       LSM1601616BR        カリフォルニア州[2]、スーパーレッド（640nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        8        10
       LSM1601616AUR        CC[1]、ウルトラレッド（640nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616BUR        カリフォルニア州[2]、ウルトラレッド (640nm) 16x16  LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUO        CC[1]、ウルトラオレンジ（625nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        45        60
       LSM1601616BUO        カリフォルニア州[2]、ウルトラオレンジ（625nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        45        60
       LSM1601616AUA        CC[1]、ウルトラ アンバー (605nm) 16x16 LED ドット マトリクス、マトリクス高さ 1.5 インチ、LED 丸ドット サイズ 1.7 mm、  LEDマトリックスモジュール  サイズ：40×40mm。        30        45
       LSM1601616BUA        カリフォルニア州[2]、ウルトラアンバー（605nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUY        CC[1]、ウルトラアンバー（595nm）  16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        30        45
       LSM1601616購入する        カリフォルニア州[2]、ウルトラアンバー（595nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM16016168月        CC[1]、ウルトラグリーン（572nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616バグ        カリフォルニア州[2]、ウルトラグリーン（572nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616APG        CC[1]、ピュアグリーン（525nm）  16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        120        300
       LSM1601616BPG        カリフォルニア州[2]、ピュアグリーン（525nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        120        300
       LSM1601616AUB        CC[1]、ウルトラブルー（470nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616BUB        カリフォルニア州[2]、ウルトラブルー(470nm)  16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUW        CC[1]、ウルトラホワイト（470nm）  16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        100        120
       LSM1601616BUW        カリフォルニア州[2]、ウルトラホワイト（470nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        100        120
       ユニット：        \        マクド        マクド

注: 1. CC=カソード列    2. CA=アノード列


パッケージ外形寸法と内部回路



1.6 インチ 16x16 ドットマトリックス LED ディスプレイ – LM1601616C/D セレクションガイド



       部品番号        説明        IF=1ドットあたり20mA
       分。        典型的。
       LSM1601616AR        CC[1]、スーパーレッド（640nm） 16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリックスモジュールサイズ：40x40mm。        8        10
       LSM1601616BR        カリフォルニア州[2]、スーパーレッド（640nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        8        10
       LSM1601616AUR        CC[1]、ウルトラレッド（640nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616BUR        カリフォルニア州[2]、ウルトラレッド (640nm) 16x16 LEDドットマトリクス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリックスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUO        CC[1]、ウルトラオレンジ（625nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        45        60
       LSM1601616BUO        カリフォルニア州[2]、ウルトラオレンジ（625nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        45        60
       LSM1601616AUA        CC[1]、ウルトラ アンバー (605nm) 16x16 LED ドット マトリクス、マトリクス高さ 1.5 インチ、LED 丸ドット サイズ 1.7 mm、 LEDマトリックスモジュール サイズ：40×40mm。        30        45
       LSM1601616BUA        カリフォルニア州[2]、ウルトラアンバー（605nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、LEDマトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUY        CC[1]、ウルトラアンバー（595nm） 16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        30        45
       LSM1601616購入する        カリフォルニア州[2]、ウルトラアンバー（595nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM16016168月        CC[1]、ウルトラグリーン（572nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616バグ        カリフォルニア州[2]、ウルトラグリーン（572nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616APG        CC[1]、ピュアグリーン（525nm） 16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        120        300
       LSM1601616BPG        カリフォルニア州[2]、ピュアグリーン（525nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        120        300
       LSM1601616AUB        CC[1]、ウルトラブルー（470nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        30        45
       LSM1601616BUB        カリフォルニア州[2]、ウルトラブルー(470nm) 16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        30        45
       LSM1601616AUW        CC[1]、ウルトラホワイト（470nm） 16x16 LED ドットマトリックス、マトリックス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリックスモジュールサイズ：40x40mm。        100        120
       LSM1601616BUW        カリフォルニア州[2]、ウルトラホワイト（470nm）16x16 LEDドットマトリクス、マトリクス高さ1.5インチ、LED丸ドットサイズ1.7mm、マトリクスモジュールサイズ：40x40mm。        100        120
       ユニット：        \        マクド        マクド

注: 1. CC=カソード列    2. CA=アノード列

アプリケーション:
屋内または屋外のLED情報ボード。

で利用可能な変更 1.5 インチ 16x16 ドットマトリックス LED ディスプレイ:
1. リフレクターの厚さは、当社の新技術を使用した場合にのみ 3mm にすることができます。
2. 内部回路は顧客の要件に従ってカスタム化できます
以下は、同じ製品カタログ内の一部の製品です。 1.5 インチ 16x16 ドットマトリックス LED ディスプレイ 単色で。
