P/N: LLS5050GRBIC-4-CJ-01
LITEKEY
8541410000
RoHS準拠の5050 IC内蔵SMD LED @12mA、中国の専門メーカーから提供
5050 LC 埋め込み SMD LED LITEKEY の業界をリードする照明クラス LED のポートフォリオを、より幅広いアプリケーションに拡張します。
高い効果と優れた価値を信頼できるパッケージで組み合わせています。
また、高い効率と滑らかな外観を実現する低密度照明用途にも最適化されています。
ダウンライト、トロッファー、パネル ライトなどの重要な照明です。
3014 LED シリーズは高い CRI を提供し、良好な色品質が重要な照明用途に最適化されています。
製品パラメータ
パッケージサイズ: 5.0mm×5.0mm SMT LED、厚さ1.7mm
あらゆるSMTアセンブリに適しています
湿気感受性レベル: レベル 5a
PBフリー製品（EUのRoHS準拠）

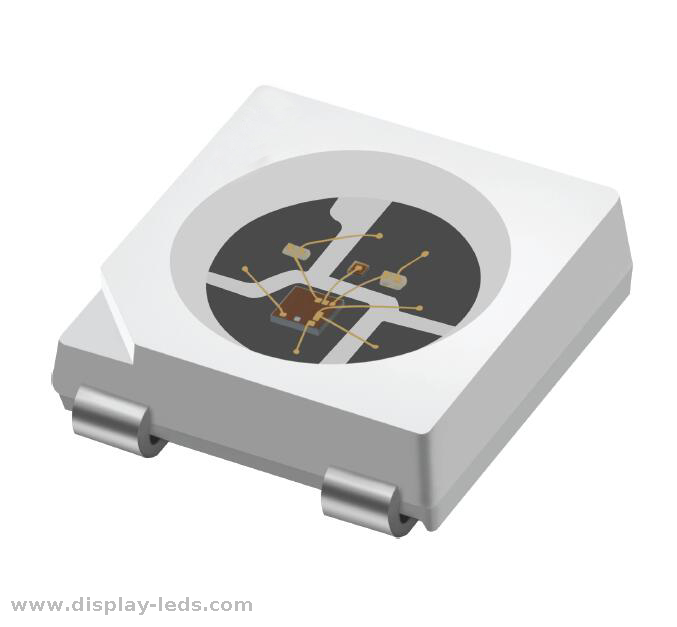

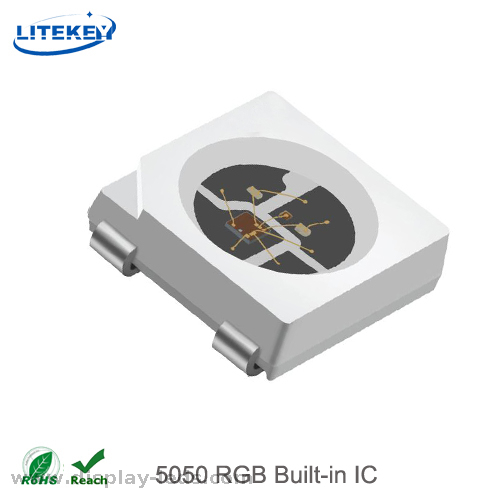

·LED写真

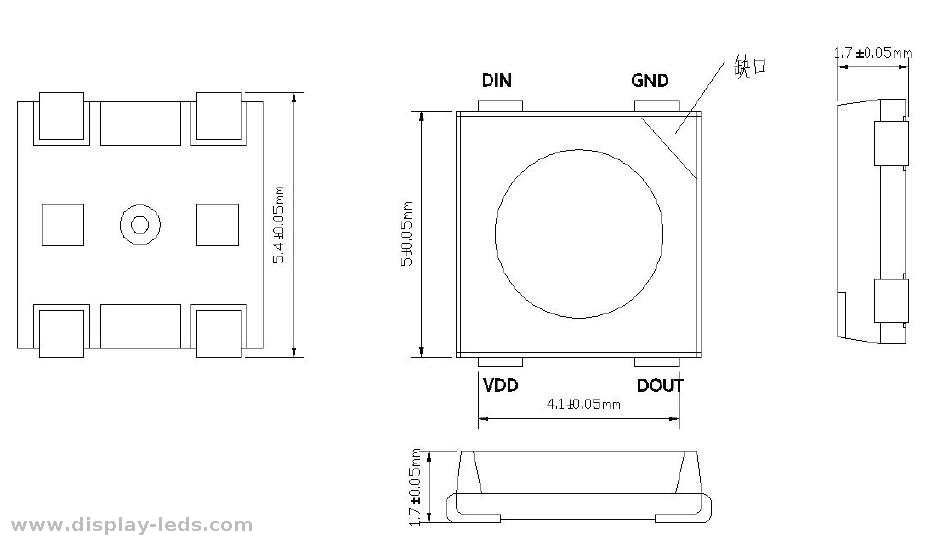

·外形寸法
暗証番号 | シンボル | PIN 名 | 機能の説明 |
1 | VDD | 力 | チップ電源端子 |
2 | DOUT | データ出力 | 制御データ信号出力 |
3 | VSS/GND | 地面 | 信号と電源はグランドに接続します |
4 | ディン | データ入力 | 制御データ信号入力 |
·電気光学特性 (VDD=5V、Ta=25℃)
アイテム | シンボル | 分 | 典型的。 | 最大。 | ユニット | Condition | |
支配的な 波長 | λd | G | 515 | -- | 530 | nm | -- |
R | 620 | -- | 630 | ||||
B | 460 | -- | 470 | ||||
光度 | Ⅳ | G | 1200 | 1600 | マクド | -- | |
R | 600 | 800 | |||||
B | 300 | 500 | |||||
ロジック電源電圧 | VDD | 3.5 | -- | 5.5 | V | -- | |
静電流 | IDD=4.5V、Iout「OFF」 | -- | 0.5 | -- | ミリアンペア | ||
ハイレベル入力電圧 | VIH | 3.1 | -- | -- | V | -- | |
低レベル入力電圧 | ヴィル | -- | -- | 1.5 | V | -- | |
DOUT出力電流 | IOH | -- | 35 | -- | ミリアンペア | D外 高出力 直列接続 10Ω 抵抗 GNDへ | |
DOUT シンク電流 | IOL | -- | 35 | -- | ミリアンペア | -- | |
OUT R/B ニーポイント電圧 | VDS_S | -- | 0.6 | -- | V | Iout=12mA | |
OUT G ニーポイント電圧 | VDS_S | -- | 0.9 | -- | V | Iout=12mA | |
OUT R/G/B出力電流 変化 | %VS.VDS | -- | 0.6 | -- | % | I外=12mA、 VDS=1.0-3.0V | |
%VS.VDD | -- | 0.9 | -- | % | I外=12mA、 VDD=4.5-5.5V | ||
%VS.TA | -- | - | % | I外=12mA、 TA=-40~85℃ | |||
OUT R/G/B ポートのリーク電流 | Iリーク | -- | -- | 1 | μA | VDS=18V、Iout「OFF」 | |
·絶対最大定格 Ta=25時℃
アイテム | シンボル | 範囲 | ユニット |
OUT R/G/B 端子耐圧 | BV外 | 17 | V |
動作温度 | トップト | -40～150 | ℃ |
保管温度 | tstg | -55～150 | ℃ |
ESD耐電圧 | VESD | ＞2 | KV |
·応用
室内装飾照明
フラッシュカラーランナー効果を備えたフラッシュライトのデザイン
7.集中力：LEDの研究開発、生産、販売に注力します。
RoHS準拠の5050 IC内蔵SMD LED @12mA、中国の専門メーカーから提供
5050 LC 埋め込み SMD LED LITEKEY の業界をリードする照明クラス LED のポートフォリオを、より幅広いアプリケーションに拡張します。
高い効果と優れた価値を信頼できるパッケージで組み合わせています。
また、高い効率と滑らかな外観を実現する低密度照明用途にも最適化されています。
ダウンライト、トロッファー、パネル ライトなどの重要な照明です。
3014 LED シリーズは高い CRI を提供し、良好な色品質が重要な照明用途に最適化されています。
製品パラメータ
パッケージサイズ: 5.0mm×5.0mm SMT LED、厚さ1.7mm
あらゆるSMTアセンブリに適しています
湿気感受性レベル: レベル 5a
PBフリー製品（EUのRoHS準拠）
·LED写真

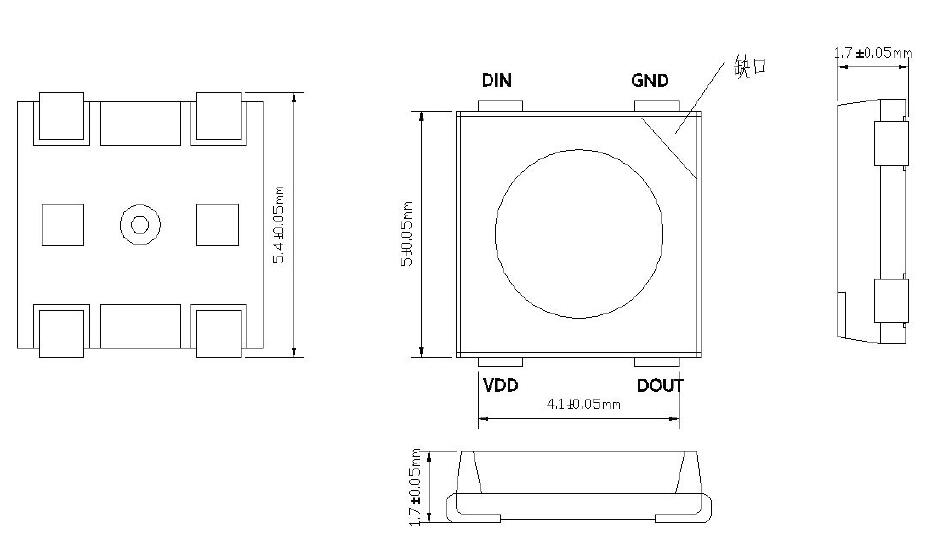

·外形寸法
