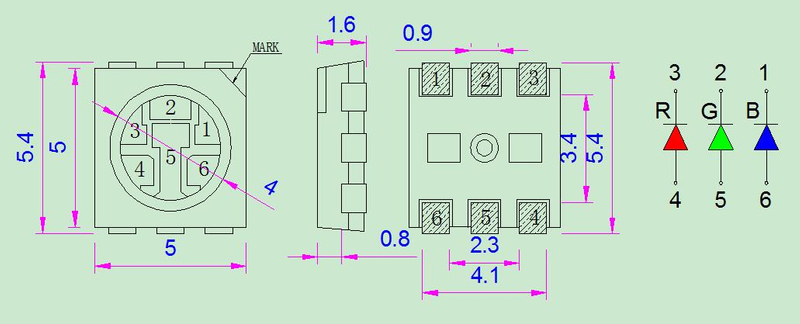

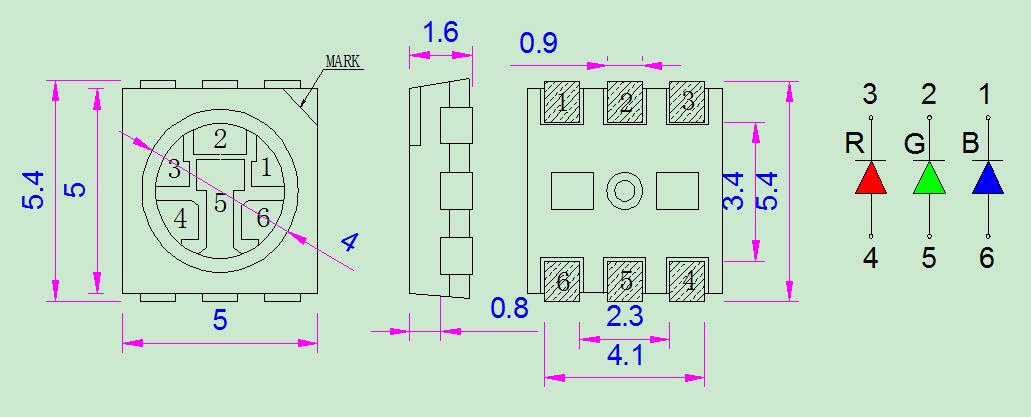

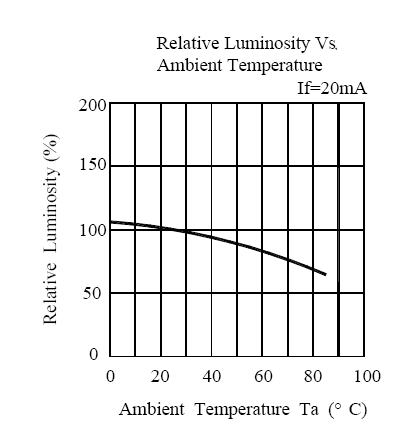

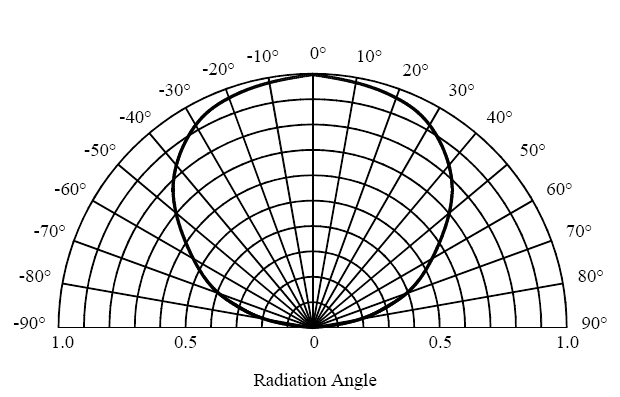

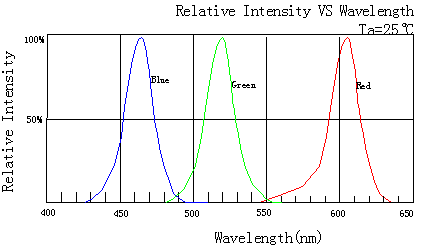

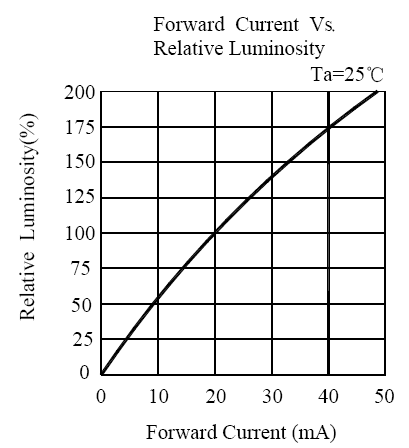

5050 RGB SMD LED (PLCC6 付き)

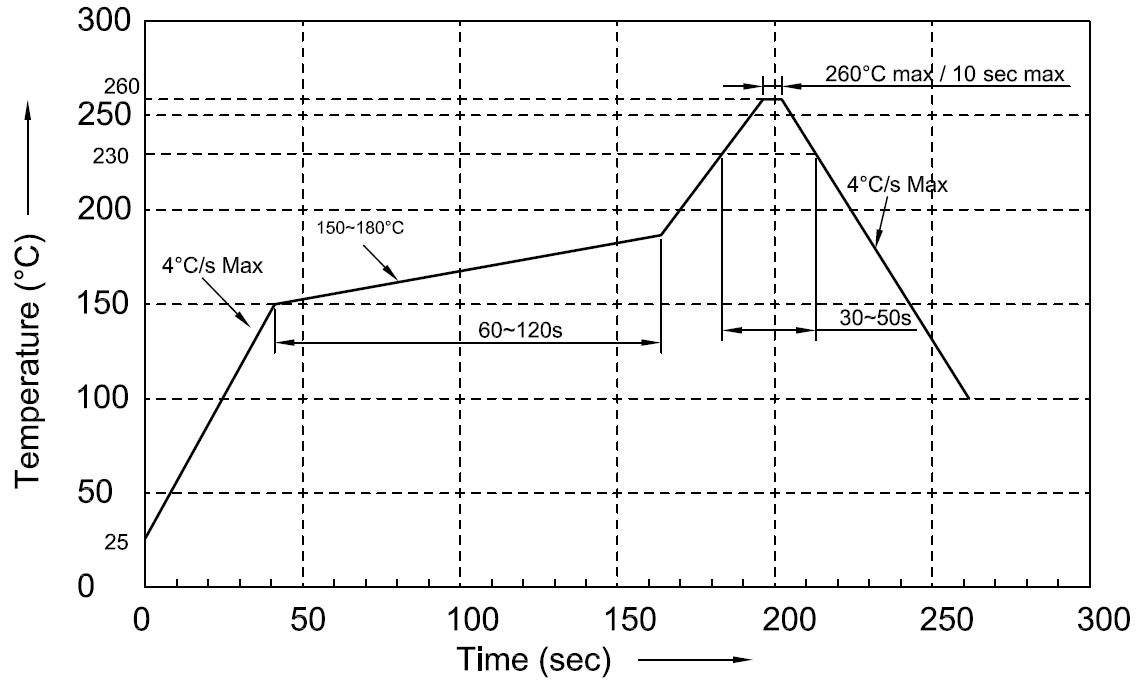

·SMTリフローはんだ付け手順

注:

1.  リフロー温度は245±5℃を推奨します。半田付けの最高温度は260℃、10秒以内としてください。

2.  高温にさらされるときにエポキシ樹脂にストレスを与えないでください。

3.  リフロー工程は2回以内としてください。

・取り扱い上の注意

エポキシ樹脂は硬くて脆いのに対し、シリコーンは柔らかくて柔軟性があります。熱応力が大きい特性がありますが、外部からの機械的力による損傷を受けやすくなっています。

そのため、シリコンでカプセル化された製品を使用して組み立てる際には、特別な取り扱い上の注意事項を守る必要があります。

LED製品。遵守しないと、LED の損傷や早期故障につながる可能性があります。

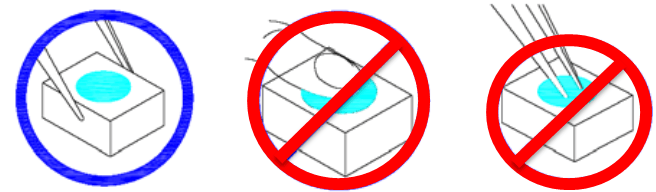

1.  鉗子または適切なツールを使用して、側面に沿ってコンポーネントを扱います (図 1)。シリコンレンズの表面に直接触れたり、扱ったりしないでください。内部回路が損傷する可能性があります(図2&3)。

2.  SMD ピックアップ ノズルの外径は、LED のサイズを超えてはなりません。  空気が漏れる。ノズルの内径はできるだけ大きくする必要があります。ピックアップ中に LED 表面を傷つけたり損傷したりしないように、ノズル先端には柔軟な素材を使用することをお勧めします。

正確なピックアップを保証し、製造中の損傷を回避するには、コンポーネントの寸法をピックアンドプレース機で正確にプログラムする必要があります。

3.   組み立てられたPCBを一緒に積み重ねるのを防ぎます。

PH<7。 LED。衝撃によりシリコンレンズが傷ついたり、内部回路が破損する恐れがあります(図4)。

4.  4. 酸性環境での動作には適さない (図5)

5.  LED の動作環境および LED 嵌合使用材料の硫黄元素組成が 100PPM を超えることはできません。

・ESD(静電気放電)

静電気や電力サージにより LED が損傷することがあります。これらの LED を扱うときは、導電性リスト バンドまたは静電気防止手袋の使用をお勧めします。すべてのデバイス、機器、機械は適切に接地する必要があります。

・ストレージ

湿気の吸収を防ぐため、封を解いた後、できるだけ早く LITEKEY LED をはんだ付けすることをお勧めします。

封筒が梱包されたままの場合は、次のような環境で保管してください。

1.  温度:5℃-30℃(41℉-86℉) 湿度:RH 60% 最大。

2.  この袋を開いた後、赤外線リフロー、気相リフロー、または同等のはんだ付けプロセスに適用されるデバイスは次のとおりである必要があります。

A.  168時間以内に完了しました。

B.   相対湿度 30% 未満で保管。

3.  (2)a または (2)b が満たされていない場合、デバイスは実装前にベーキングが必要です。

4.  ベーキングが必要な場合は、60℃±3℃で48時間の条件でベーキングしてください。

・他の

1.  上記仕様は予告なく変更する場合がございます。 LITEKEY は、上記仕様の重大な変更に関する権限を留保します。

2.  本製品をご使用の際は、仕様書に記載されている絶対最大定格および使用上の注意に従ってください。 LITEKEY は、絶対最大定格および仕様書に記載されている指示に従わない製品の使用によって生じた損害については、一切の責任を負いません。

3.  これらの仕様書には、LITEKEY COMPANY LIMITED の著作権で保護されている資料が含まれています。 LITEKEYの許可なく無断で転載することはご遠慮ください。
