LLS3535PLC6RGB-E10
LITEKEY
8541410000
RoHS 準拠 RGB 6 ピン 3535 SMD LED (黒色面付き)
3535 LED は、LITEKEY の業界をリードする照明クラス LED ポートフォリオをより幅広いアプリケーションに拡張します。
高い効果と優れた価値を信頼できるパッケージで組み合わせています。
また、高い効率と滑らかな外観を実現する低密度照明用途にも最適化されています。
ダウンライト、トロッファー、パネル ライトなどの重要な照明です。
3014 LED シリーズは高い CRI を提供し、良好な色品質が重要な照明用途に最適化されています。
製品パラメータ
3.5mm×3.5mm SMT LED（黒色面付）
高い信頼性
低動作電圧、低消費電力、長寿命
PBフリー製品（EUのRoHS準拠）
あらゆるSMTアセンブリに適しています
感湿レベル：レベル4
チップ材質：サイコロの材質: InGaN/AIGaInP; 明るい色: RGB; レンズカラー: フォグコロイド

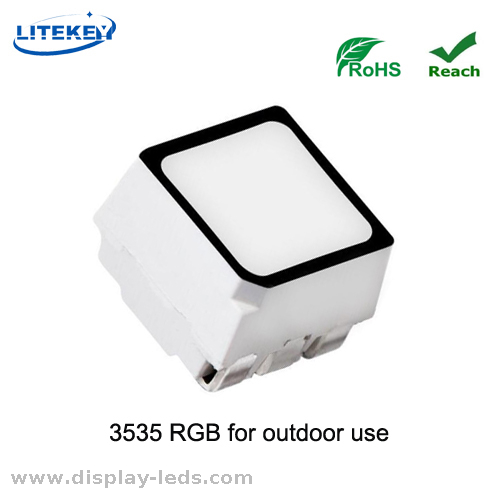

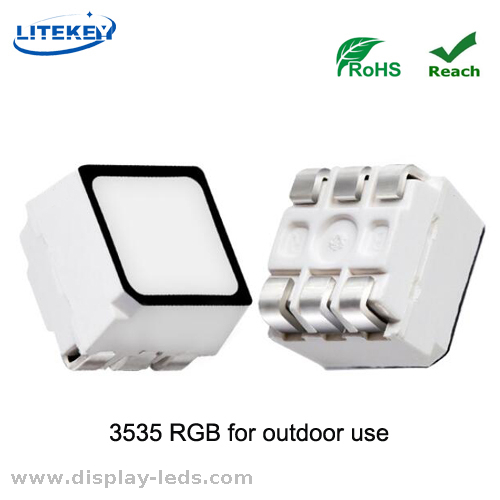

·LED写真

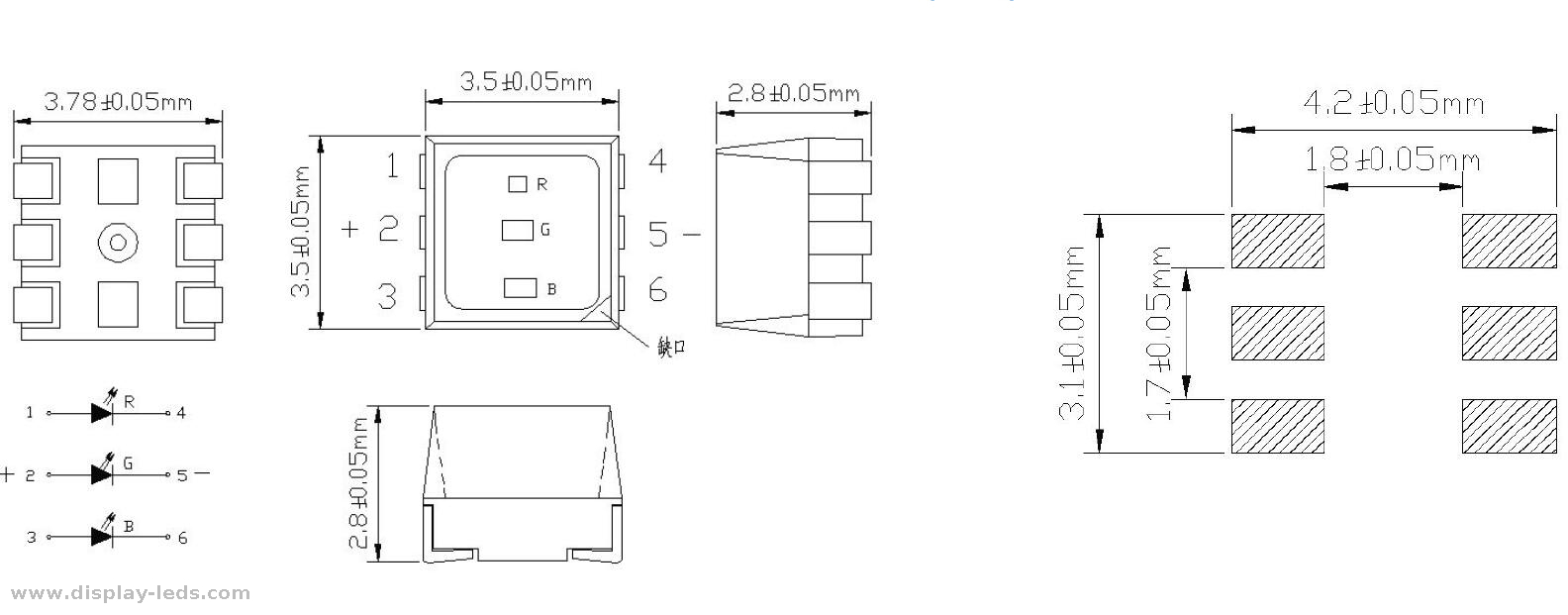

·外形寸法
·絶対最大定格 (Ta=25)℃)
アイテム | シンボル | 最大 | ユニット | |
消費電力 | PD | 180 | mW | |
連続転送 現在 | もし | 3*20 | ミリアンペア | |
パルス転送 電流(1/10デューティサイクル0.1msパルス幅) | IFP | 3*30 | マ | |
逆電圧 | VR | 5 | V | |
静電気 放電(HBM) | ESD | R | 3000 | V |
G | 2000 | |||
B | 2000 | |||
動作温度 範囲 | トップル | -30 ～ +80 | ℃ | |
保管温度 範囲 | tstg | -30 ～ +85 | ℃ | |
ジャンクション温度 | ティ | ≤125 | ℃ | |
·電気的・光学的特性 (Ta=25)℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット | |
順電圧 | VF | IF=20mA | R | 2.0 | -- | 2.4 | V |
IF=20mA | G | 3.0 | -- | 3.4 | |||
IF=20mA | B | 3.0 | -- | 3.4 | |||
光度 | Ⅳ | IF=20mA | R | 600 | -- | 800 | マクド |
IF=20mA | G | 1400 | -- | 1600 | |||
IF=20mA | B | 300 | -- | 500 | |||
支配的な 波長 | λd | IF=20mA | R | 620 | -- | 630 | nm |
IF=20mA | G | 520 | -- | 530 | |||
IF=20mA | B | 460 | -- | 470 | |||
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | 度 | |
逆電流 | IR | VR = 5V | -- | -- | 10 | uA | |
·応用

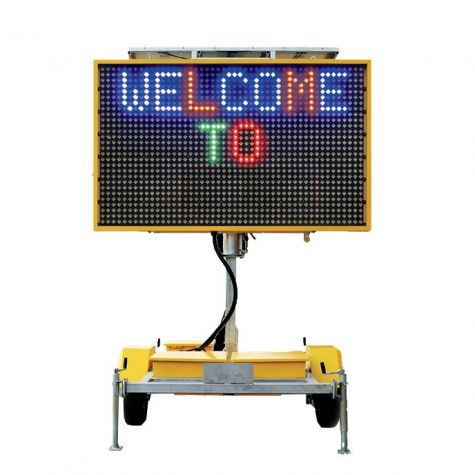

チャンネルレター/建築照明/可変メッセージサイン (VMS)
価格変動要因、特に屋外環境
セキュリティ監視、車のライト、3Cインジケーター、信号機
7.集中力：LEDの研究開発、生産、販売に注力します。
RoHS 準拠 RGB 6 ピン 3535 SMD LED (黒色面付き)
3535 LED は、LITEKEY の業界をリードする照明クラス LED ポートフォリオをより幅広いアプリケーションに拡張します。
高い効果と優れた価値を信頼できるパッケージで組み合わせています。
また、高い効率と滑らかな外観を実現する低密度照明用途にも最適化されています。
ダウンライト、トロッファー、パネル ライトなどの重要な照明です。
3014 LED シリーズは高い CRI を提供し、良好な色品質が重要な照明用途に最適化されています。
製品パラメータ
3.5mm×3.5mm SMT LED（黒色面付）
高い信頼性
低動作電圧、低消費電力、長寿命
PBフリー製品（EUのRoHS準拠）
あらゆるSMTアセンブリに適しています
感湿レベル：レベル4
チップ材質：サイコロの材質: InGaN/AIGaInP; 明るい色: RGB; レンズカラー: フォグコロイド

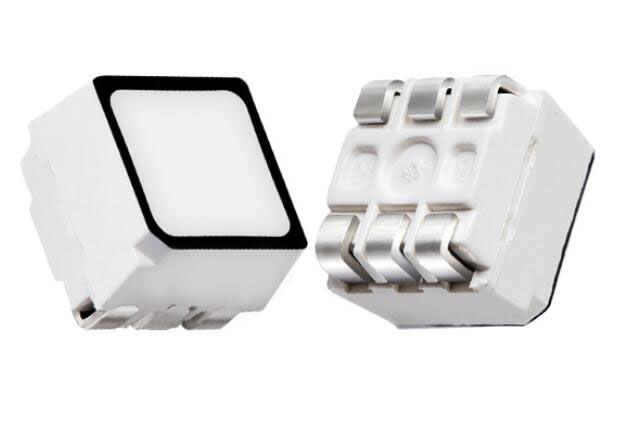

·LED写真

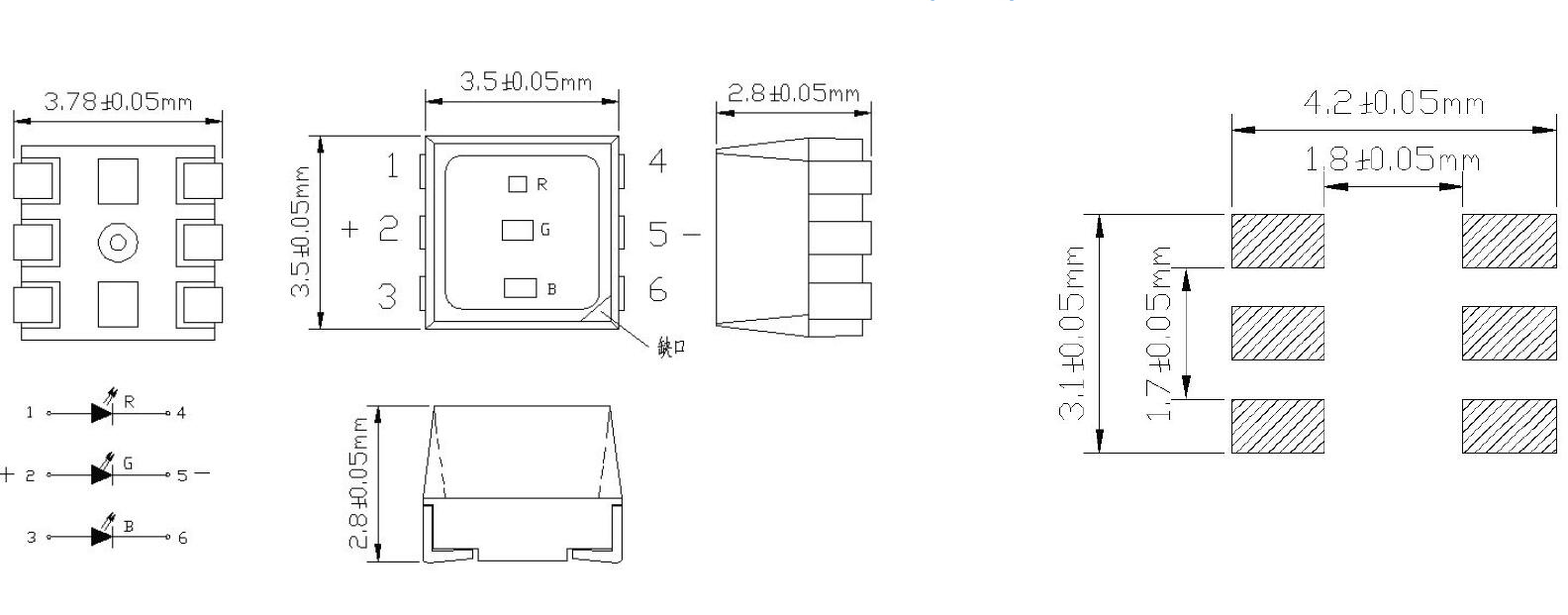

·外形寸法
·絶対最大定格 (Ta=25)℃)
アイテム | シンボル | 最大 | ユニット | |
消費電力 | PD | 180 | mW | |
連続転送 現在 | もし | 3*20 | ミリアンペア | |
パルス転送 電流(1/10デューティサイクル0.1msパルス幅) | IFP | 3*30 | マ | |
逆電圧 | VR | 5 | V | |
静電気 放電(HBM) | ESD | R | 3000 | V |
G | 2000 | |||
B | 2000 | |||
動作温度 範囲 | トップル | -30 ～ +80 | ℃ | |
保管温度 範囲 | tstg | -30 ～ +85 | ℃ | |
ジャンクション温度 | ティ | ≤125 | ℃ | |
·電気的・光学的特性 (Ta=25)℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット | |
順電圧 | VF | IF=20mA | R | 2.0 | -- | 2.4 | V |
IF=20mA | G | 3.0 | -- | 3.4 | |||
IF=20mA | B | 3.0 | -- | 3.4 | |||
光度 | Ⅳ | IF=20mA | R | 600 | -- | 800 | マクド |
IF=20mA | G | 1400 | -- | 1600 | |||
IF=20mA | B | 300 | -- | 500 | |||
支配的な 波長 | λd | IF=20mA | R | 620 | -- | 630 | nm |
IF=20mA | G | 520 | -- | 530 | |||
IF=20mA | B | 460 | -- | 470 | |||
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | 度 | |
逆電流 | IR | VR = 5V | -- | -- | 10 | uA | |
·応用

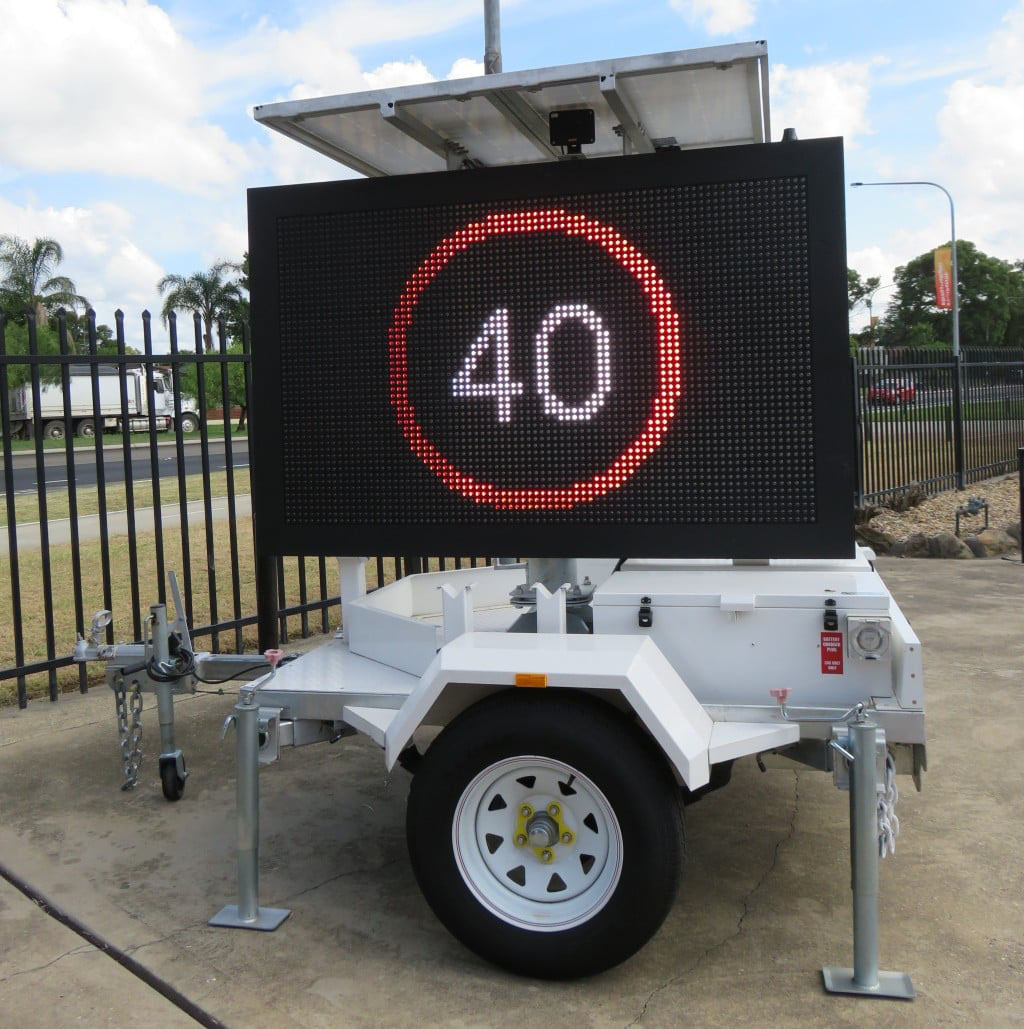

チャンネルレター/建築照明/可変メッセージサイン (VMS)
