日本語LLS3535RGB-HJAEC
LITEKEY
8541401000

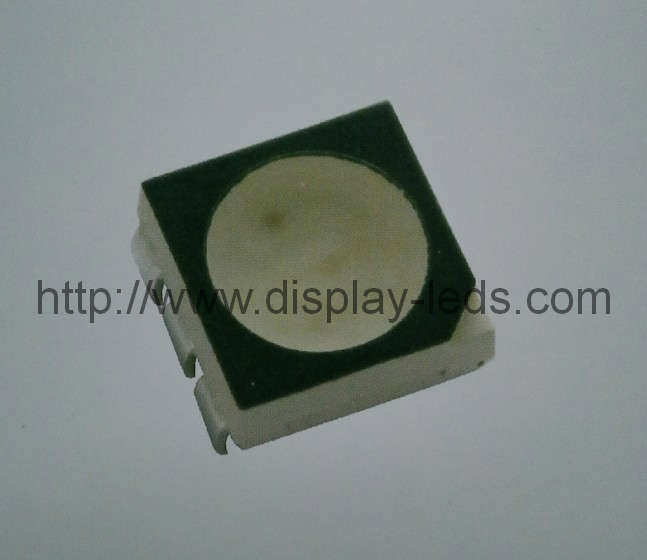

RGBトップ型SMD RGB LED 3535
部品番号:LLS3535RGB-HJAEC
115度、3.5(L)×3.5(W)mm、PLCC4トップ
白色拡散レンズ (エポキシ) と黒色表面を備えたフルカラー SMD LED
発光色：RGB、フルカラー
アプリケーション
屋外ディスプレイスクリーン
インジケータ
装飾
バックライト
その他
機械的寸法
絶対最大定格
| アイテム | シンボル | 絶対最大定格 | ユニット | ||
| R | G | B | |||
| 順電流 (TA=25℃) | もし | 30 | 25 | 25 | ミリアンペア |
| ピーク順電流 注記 (TA=25℃) | もしP | 120 | 100 | 100 | ミリアンペア |
| 逆電圧 (TA=25℃) | VR | 10 | V | ||
| 許容損失(TA=25℃) | PD | 72 | 95 | 95 | mW |
| 動作温度 | T作戦 | -30～+85 | ℃ | ||
| 保管温度 | Tstg | -40～+85 | ℃ | ||
注記： パルス幅 ≤ 0.1 ミリ秒、デューティ サイクル ≤ 1/10。
代表的な電気的および光学的特性 (TA=25℃)
| 特徴 | Condition | シンボル | 価値観 | ユニット | ||
| R | G | B | ||||
| 主波長 | もし（R）=20mA もし（G）=20mA もし（B）=20mA | λD(標準) | 622 | 526 | 470 | nm |
| 50% IV での視野角 | 2θ1/2(標準) | 115 | 度 | |||
| 順電圧 | VF(標準) | 2.0 | 3.2 | 3.0 | V | |
| 光度 | Ⅳ(標準) | 680 | 1600 | 400 | マクド | |
| 逆電流(最大) | VR=5V | IR | 10 | uA | ||
注:
1. 生産特性は九州オプトエレクトロニクスによって決定され、光学的および電気的性能はランクごとに異なる場合があり、顧客は状態に応じて適用方法を選択する必要があります。
2. 当社は LED の性能向上に努めており、仕様が変更された場合にはお客様に通知しません。
SMT リフローはんだ付け手順
リフローはんだ付け工程は2回以内とし、1回目と2回目のはんだ付けの間に常温までの冷却工程が必要です。
手はんだ付け
手はんだ付けの場合は、20W以下のはんだごてを使用することをお勧めします。はんだごての温度は350℃以下でご使用ください。 LED のはんだ付けは 1 回のみで、はんだ付け時間は 3 秒未満である必要があります。手はんだ付けの際は製品にダメージを与える場合がございますのでご注意ください。
推奨されるはんだ付けパッドの設計 単位：mm
