LLS3528P4UR-DJ(10lm)
LITEKEY
8541410000
中国専門メーカーのRoHS準拠赤色4ピン3528 SMD LED
3528 LED は、LITEKEY の業界をリードする照明クラス LED ポートフォリオをより幅広いアプリケーションに拡張します。
高い効果と優れた価値を信頼できるパッケージで組み合わせています。
また、高い効率と滑らかな外観を実現する低密度照明用途にも最適化されています。
ダウンライト、トロッファー、パネル ライトなどの重要な照明です。
3014 LED シリーズは高い CRI を提供し、良好な色品質が重要な照明用途に最適化されています。
製品パラメータ
3.5mm×2.8mm SMT LED、厚さ1.8mm
高い信頼性
低動作電圧、0.2W、低消費電力、長寿命
あらゆるSMTアセンブリに適しています
湿気感受性レベル: レベル 5a
PBフリー製品（EUのRoHS準拠）
チップ材質：
サイコロの材質: AIGaInP;
明るい色: 赤;
レンズカラー: 半透明エポキシ樹脂コロイド
·LED写真

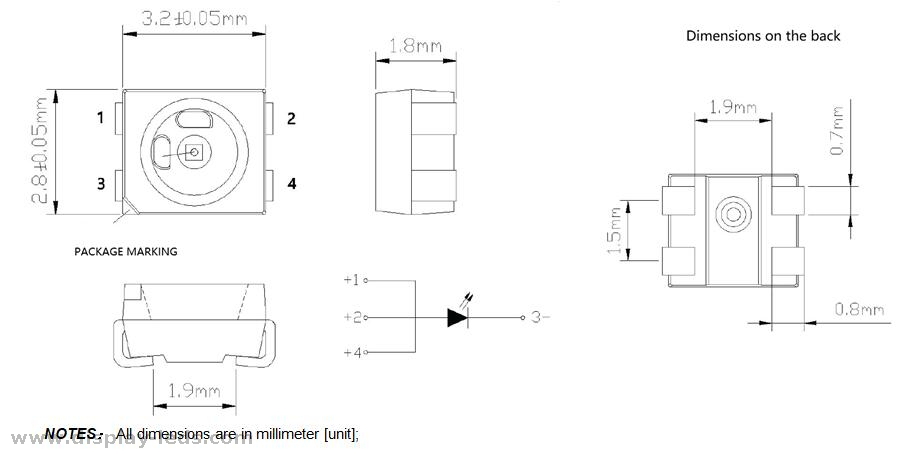

·外形寸法
·絶対最大定格 (Ta=25)℃)
アイテム | シンボル | 最大 | ユニット |
消費電力 | PD | 200 | mW |
順電流 | もし | 70 | ミリアンペア |
ピーク順電流(1/10デューティサイクル0.1msパルス幅) | IFP | 90 | ミリアンペア |
逆電圧 | VR | 5 | V |
動作温度範囲 | トップル | -30 ～ +80 | ℃ |
保存温度範囲 | tstg | 0～+30 | ℃ |
保管状態 | 湿度 | ＜60 | % |
静電気の放電 (HBM) | ESD | 3000 | V |
ジャンクション温度 | ティ | ≤125 | ℃ |
·電気的・光学的特性 (Ta=25)℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット |
順電圧 | VF | IF=70mA | 2.3 | -- | 2.8 | V |
光度 | Ⅳ | IF=70mA | 10 | -- | 20 | lm |
支配的な 波長 | λd | IF=70mA | 620 | -- | 630 | nm |
視野角 | 2θ1/2 | IF=70mA | - | 120 | - | 度 |
逆電流 | IR | VR = 5V | - | - | 10 | uA |
·応用
チャンネルレター/建築照明/可変メッセージサイン (VMS)
価格変動要因、特に屋外環境
セキュリティ監視、車のライト、3Cインジケーター、信号機
7.集中力：LEDの研究開発、生産、販売に注力します。
