LLS0805URYGC
LITEKEY
8541410000
LITEKEY の 0805 SMD チップ LED ランプは、自動化された PC 基板アセンブリやスペースが重要なアプリケーション向けに、小型サイズと特別な構成で提供されています。 SMDチップLEDランプは、ノートパソコン、ネットワークシステム、家電製品、屋内看板用途など、幅広い電子機器での使用に適しています。
2.0*1.2*0.8mm
発光色とコロイド: 赤/黄緑
環境保護製品 ROHS指令に準拠
EIA規格の梱包
SMT自動生産に最適
リフローはんだ付けプロセスに最適

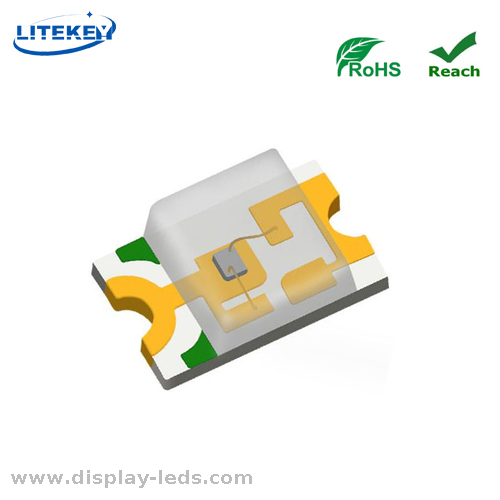

·LED写真

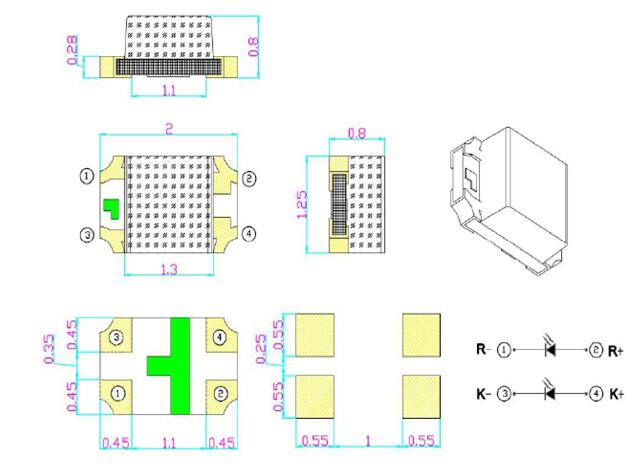

·外形寸法
·絶対最大定格 (Ta=25℃)
アイテム | シンボル | 最大 | ユニット | |
UR | UG | |||
消費電力 | PD | 55 | 55 | mW |
連続順電流 | IFmax | 25 | 25 | ミリアンペア |
ピーク順電流(1/10 デューティサイクル 0.1ms パルス幅) | IFP | 100 | 100 | ミリアンペア |
逆電圧 | VR | 5 | 5 | V |
動作温度範囲 | T作戦 | -40 ～ +85 | ℃ | |
保存温度範囲 | Tstg | -40 ～ +85 | ℃ | |
鉛はんだ温度 | ツォル | リフロー はんだ付け：260℃、10秒 手 はんだ付け：300℃、3秒 | ||
* 注: パルス幅≤0.1ms、Duty≤1/10
·電気的・光学的特性 (Ta=25℃)
アイテム | シンボル | Condition | UR | UG | ユニット | ||||
分。 | 典型的。 | 最大。 | 分。 | 典型的。 | 最大。 | ||||
順電圧 | VF | IF=20mA | 1.8 | -- | 2.4 | 1.8 | -- | 2.4 | V |
光度 | IV | IF=20mA | -- | 150 | -- | -- | 90 | -- | マクド |
ピーク波長 | λP | IF=20mA | -- | 630 | -- | -- | 573 | -- | nm |
主波長 | ld | IF=20mA | 620 | -- | 630 | 565 | -- | 575 | nm |
半幅波 | Δλ | IF=20mA | -- | 20 | -- | -- | 15 | -- | nm |
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | -- | 120 | -- | 度 |
逆電流 | IR | VR =5V | -- | -- | 1 | -- | -- | 1 | uA |
·応用
医療機器: 内視鏡、酸素濃度計
自動車エレクトロニクス: バックライトキーライト、インジケーターライト
工業製品：電子計器盤、産業機器
スマートホーム：白物家電、ニキシー管LED
通信製品：携帯電話ボタンランプ、ルーター
チップSMDの応用
チップSMDの応用
チップSMDの応用
7.集中力：LEDの研究開発、生産、販売に注力します。
