LLS0805RGBC
LITEKEY
8541410000
LITEKEY の 0805 SMD チップ LED ランプは、自動化された PC 基板アセンブリやスペースが重要なアプリケーション向けに、小型サイズと特別な構成で提供されています。 SMDチップLEDランプは、ノートパソコン、ネットワークシステム、家電製品、屋内看板用途など、幅広い電子機器での使用に適しています。
2.0*1.2*0.8mm
発光色とコロイド: RGB/ホワイトコロイド
環境保護製品 ROHS指令に準拠
EIA規格の梱包
SMT自動生産に最適
リフローはんだ付けプロセスに最適

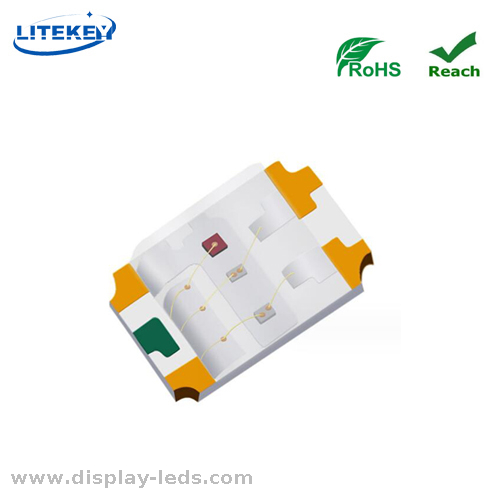

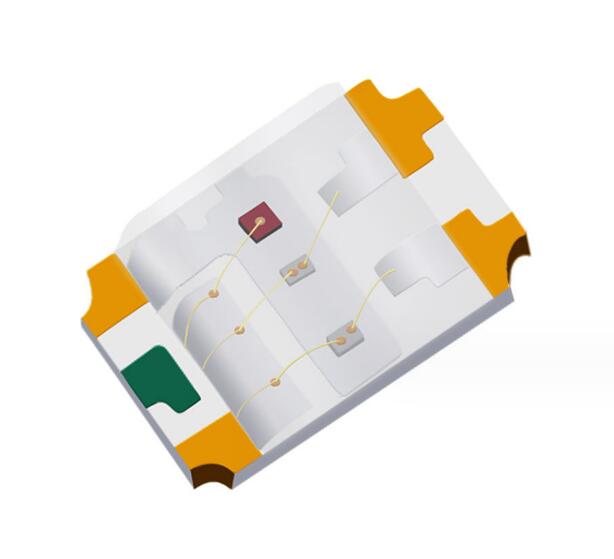

·LED写真

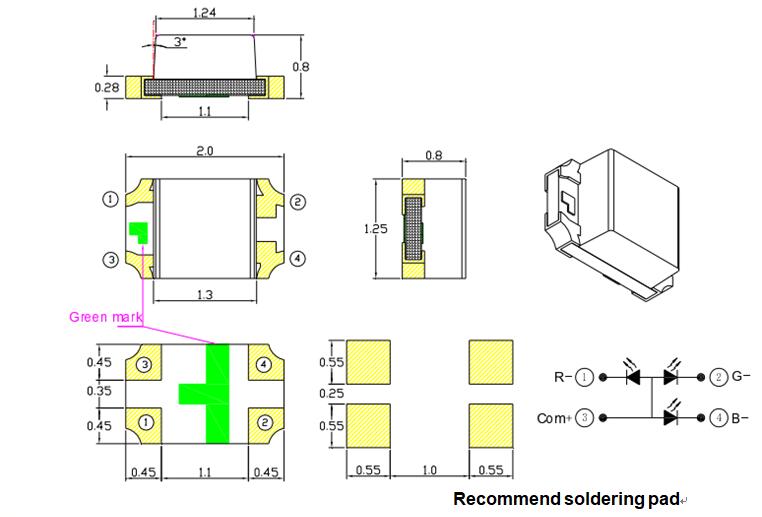

·外形寸法
·絶対最大定格 (Ta=25℃)
アイテム | シンボル | 最大 | ユニット |
消費電力 | PD | 50/70/70 | mW |
連続転送 現在 | もし | 3*20 | ミリアンペア |
パルス転送 電流(1/10デューティサイクル0.1msパルス幅) | IFP | 3*80 | マ |
逆電圧 | VR | 5 | V |
動作温度 範囲 | トップル | -30 ～ +85 | ℃ |
保管温度 範囲 | tstg | -40 ～ +90 | ℃ |
ジャンクション温度 | ティ | ≤125 | ℃ |
* 注: パルス幅≤0.1ms、Duty≤1/10
·電気的・光学的特性 (Ta=25℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット | |
順電圧 | VF | IF=20mA | R | 1.8 | -- | 2.4 | V |
IF=20mA | G | 2.8 | -- | 3.4 | |||
IF=20mA | B | 2.8 | -- | 3.4 | |||
光度 | Ⅳ | IF=20mA | R | 150 | -- | 192 | マクド |
IF=20mA | G | 880 | -- | 1000 | |||
IF=20mA | B | 150 | -- | 195 | |||
支配的な 波長 | λd | IF=20mA | R | 615 | -- | 625 | nm |
IF=20mA | G | 520 | -- | 530 | |||
IF=20mA | B | 460 | -- | 470 | |||
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | 度 | |
逆電流 | IR | VR = 5V | -- | -- | 5 | uA | |
·応用
医療機器: 内視鏡、酸素濃度計
自動車エレクトロニクス: バックライトキーライト、インジケーターライト
工業製品：電子計器盤、産業機器
スマートホーム：白物家電、ニキシー管LED
通信製品：携帯電話ボタンランプ、ルーター
チップSMDの応用
チップSMDの応用
チップSMDの応用
7.集中力：LEDの研究開発、生産、販売に注力します。
